4000吨四柱式汽车纵梁成型联动液压机



　　4000吨四柱式汽车纵梁成型联动液压机整机介绍：



　　4000吨四柱式汽车纵梁成型联动液压机是山东威力重工机床有限公司为国外客户量身定做的压制汽车大梁、汽车纵横梁压力机，大吨位长跨度多缸联动汽车纵梁压制成型液压机，属于液压机技术领域。它包括工作台、上横梁和滑块；所述滑块设置在工作台和上横梁之间的立柱上，通过安装在上横梁上的油缸驱动；所述立柱具有10根，均分为五组，沿工作台的长度方向间隔设置，每组的两根立柱分别设置在工作台宽度方向的两端；所述工作台设有贯穿其上下表面的顶出孔，顶出孔内安装顶出缸，顶出缸连接有顶出块。本实用新型通过增加立柱数，以及改进驱动力方式，使得液压机能够满足大型工件，如汽车纵梁的压制工作；并且该液压机还进一步解决压制后的成型件不易取下的问题。

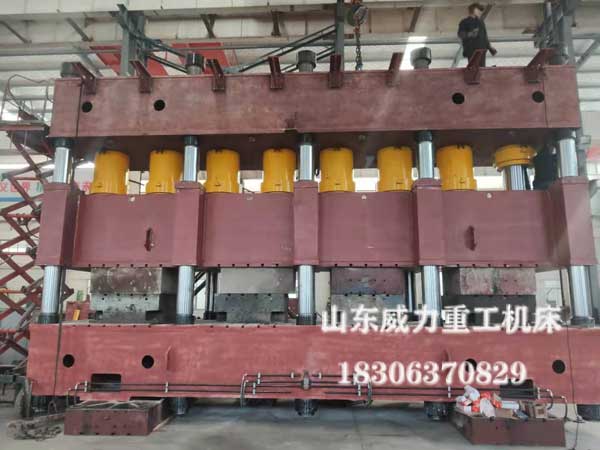

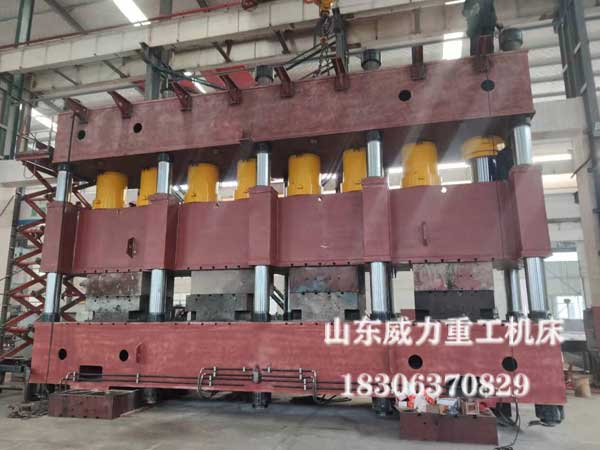

4000吨四柱式汽车纵梁成型联动液压机装配图

　　4000吨四柱式汽车纵梁成型联动液压机主要技术参数：

产品名称	单位	YW87系列汽车纵梁成型液压机
型号		YW87-4000
公称力	kN	40000
回程力	kN	1110×6
顶出力	kN	520×12
活动横梁行程	mm	1000
顶出行程	mm	300
活动横梁距工作台最大距离	mm	1600
工作台尺寸	mm	1400X8000
外形尺寸	mm	12010×3200×4620
主电机功率	kW	75×6

　　机器性能特点：



　　■具有柱式和框架式两种结构形式。本机为四柱式结构，立柱表面经中频淬火处理，强度好、硬度高，耐磨抗拉伤。



　　■可实现多机联动，同步精度高；也可实现单机工作，工艺选择灵活。



　　■液压系统采用插装阀、同步阀或比例伺服阀集成系统，动作灵敏可靠。



　　■滑块行程采用进口位移传感器检测发讯，闭环控制，电液比例泵执行，油缸同步效果好，滑块抗偏载能力较强。



　　■机床设有独立的电器柜，采用日本三菱PLC+触摸屏控制，通过操作面板实现集中操作，半自动状态下动作规范分定压和定程两种方式，定压状态具有保压延时和自动返程功能。



　　■机床设有双手操作、多处急停，过载保护、偏载保护、安全护栏等安全措施

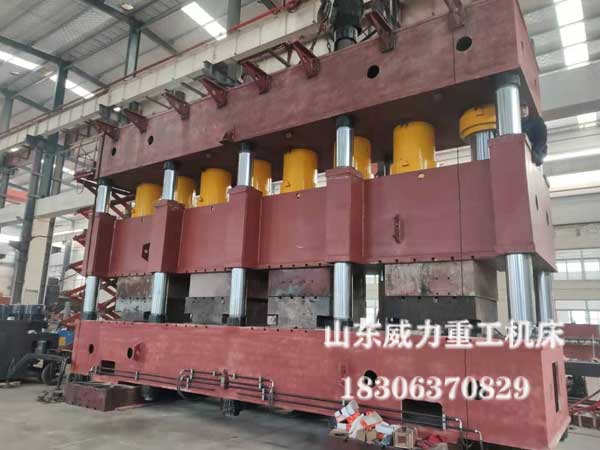

4000吨汽车大梁成型液压机

　　适用领域：



　　本系列液压机主要适用于各类汽车纵梁的压制成形及类似工艺用途，也可用于其它金属件的压制、成形、挤压等。
