4000吨四柱液压机_铁路火车车厢门板冲压机



　　铁路火车车厢门板冲压机是一种典型的液压压力机，既可以冲裁落料也可以拉伸成型，根据火车车厢门板规格不同，使用的液压机吨位不同，本位为大家展示一款4000吨四柱液压机压1910mmx855mm火车车厢门板。



　　4000吨四柱液压机型号YW32-4000T,三梁四柱结构，由主机、液压泵站、电气控制系统组成。下面就4000吨四柱液压机详情做下介绍。

4000吨火车厢板成型液压机

　　一、4000吨四柱液压机机器结构



　　1.1、液压机机身采用三梁四柱式结构，上梁、中间滑梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架，机架精度靠调节螺母调整，具有良好的强度、刚度和精度保持性。



　　1.2、上梁、工作台、滑块等大件为钢板焊接件，材料为A3钢材，经计算机优化设计满足强度和刚性方面的使用要求，采用二氧化碳气体保护焊和手工电弧焊焊接并进行回火处理，消除内应力，滑块下平面及工作台上平面加工有“T”型槽以固定模具。



　　1.3、油缸;主油缸在上滑梁沿中心线布置，油缸依靠缸体台肩及锁母紧固于上横梁孔内，主缸活塞杆下端用法兰与滑块紧固连接，油缸采用产品密封件。活塞杆采用产品碳素结构锻钢材料，活塞杆表面镀硬铬，不易磨损，寿命长，经久使用。



　　1.4立柱：材料为45#钢，经调质处理、表面淬火，硬度为HRC45-55，表面镀硬铬，增加耐磨性能，螺母材料为45#锻钢，与立柱上的螺纹相配，锁紧机身。



　　1.5、限位装置：位于主机机身右侧，无触点接近开关控制上下极限位置，调节上下限位开关即调节滑块上下运动位置。

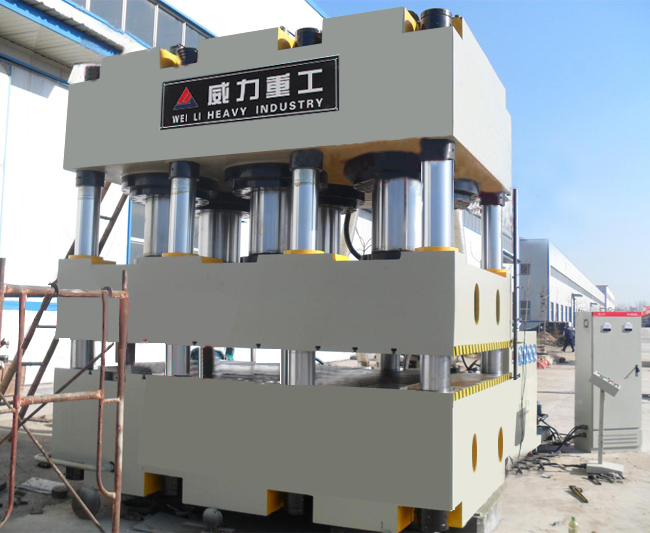

4000吨四柱液压机图片

　　二、4000吨四柱液压机液压系统



　　2.1、本机有独立的液压动力机构，由泵、电机、阀集成块、油箱等组成，动力机构中包括油液过滤，液位显示等多种装置。液压控制系统的设计合理、安全、便于操作，采用合理的控制方式。



　　2.2、液压系统采用二通插装阀;具有体积小、机构紧凑、流阻小、流量大、动作灵敏、工作可靠、密封性能好、维修方便、使用寿命长等特点。



　　2.3、主油泵为YCYI4-IB柱塞泵，随着压力变化而变化。



　　2.4、油箱为钢板焊接件，焊后进行渗漏检测合格，油箱侧面开有清洗窗口。设有油标，采用封闭结构。



　　2.5、主要液压管路采用法兰连接，并设有布局合理的抗震管夹，以防止高压管道的震动和泄露，管道安装前进行酸洗和鈍化处理，以保证油液的清洁度。



　　2.6、压力表：本机使用抗震压力表，不易损坏。



　　2.7、压力安全：插装阀自身带有压力调整系统，压力超过设定值溢流回油，使系统始终保持在设定压力内，到达超压保护作用。



　　2.8、滤油器：油液通过滤油器过滤进入二通插装阀，进入A腔，更好的保持油液的清洁度。



　　2.9、冷却系统：采用水冷循环冷却装置。

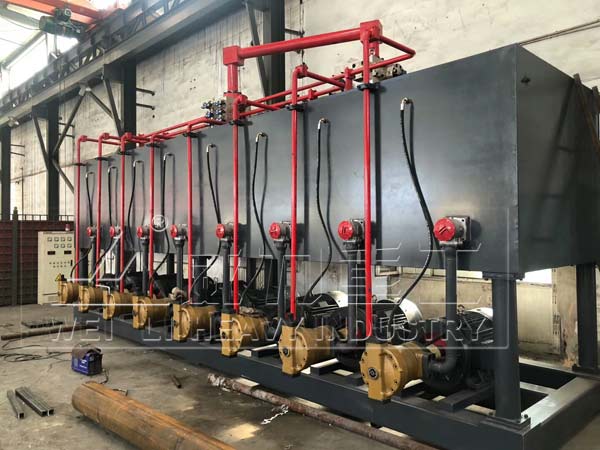

4000吨四柱液压机泵站

　　三、4000吨四柱液压机电气系统



　　3.1、本机设有独立的电器控制柜，电器控制系统部分采用PLC触摸控制（PLC另加价）



　　3.2、电器控制系统部分可实现定程、定压两种工艺方式，压机液体工作压力、滑块行程均可根据工艺需要进行调整，并具备保压功能。



　　3.3、主电路配有断路器，起到过流、短路保护，热过载保护器、起到电机过载保护。



　　3.4、对压机的各种信号，限位与压力动作实现程序联锁;



　　3.5、设有集中控制面板，面板上布置有必要的操作按钮和选择开关;



　　3.6、本机采用三相四线制，三相交流电源电压为380V/50HZ,控制电路为交流220V，电磁阀控制电源为交流220V。



　　四、4000吨四柱液压机操作系统



　　4.1、可实现手动、半自动及全自动操作方式。



　　4.2、调整(点动）；操作相应的功能按钮完成相应的动作，每按一次按钮完成相应动作的一次点动，主要用于设备调整及更换模具时。



　　4.3、调整(点动)：操作相应的功能按钮完成相应的动作，每按一次按钮完成相应动作的一次点动，主要用于设备调整及更换模具时。



　　4.4、半自动：按压工作按钮，完成一次工艺循环（半自动动作也可跟据用户要求设定）。



　　4.5、滑块行程由行程控制装置调整。



　　五、4000吨四柱液压机首次运转过程中应注意哪些事项：



　　5.1、液压油加至液位计中间位置；



　　5.2、接入三相四线（另外最好有接地）；



　　5.3、开机运转观察电机是否顺时针运转（以电机尾端观察风叶转动方向）；



　　5.4、设备在运转过程中，双手严禁处于滑块压制区域，确保安全生产（可通过另加光栅保护确保安全）；



　　5.5、设备在首次运转过程中，滑块满行程往复运动三次后，再进入正常生产。
