压砖托板1000吨四柱液压机



　　YW32-1000T四柱液压机是山东威力重工机床有限公司为砖托板生产厂家定做的专用压力机，可以模压生产各种规格和材质的砖托板。该机采用三梁四柱结构，液压系统内部集成。本机器由主机及控制机构两大部分组成，通过管路及电气装置联系起来构成一整体。主机部分包括机身、主缸等组成。控制机构包括动力机构、限程装置、管路及电气控制操纵箱等部分组成。

1000吨四柱液压机车间装配现场图

　　1000吨四柱液压机生产砖托板客户现场图：

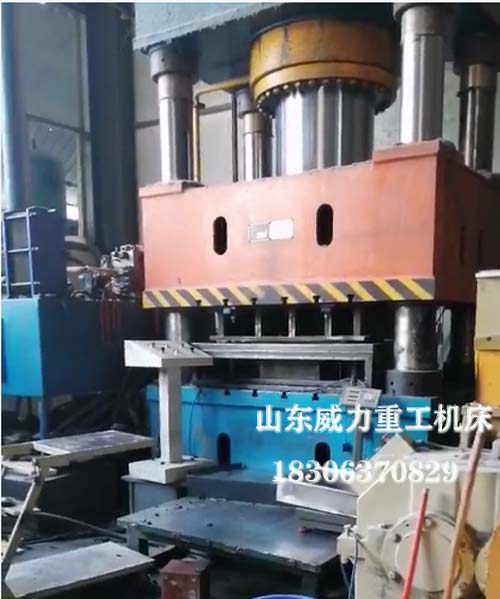

砖托板成型液压机

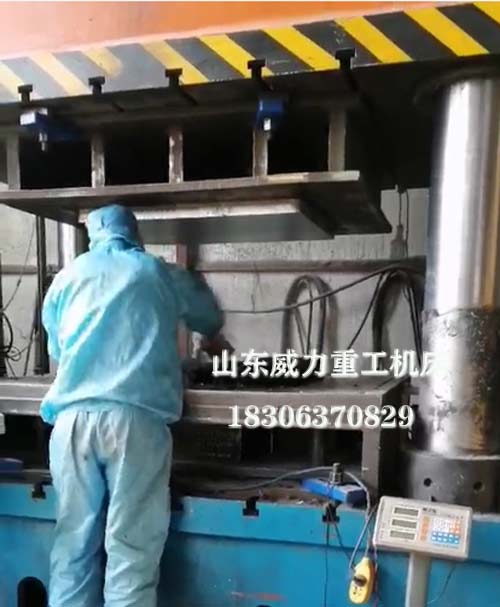

砖托板压制现场图

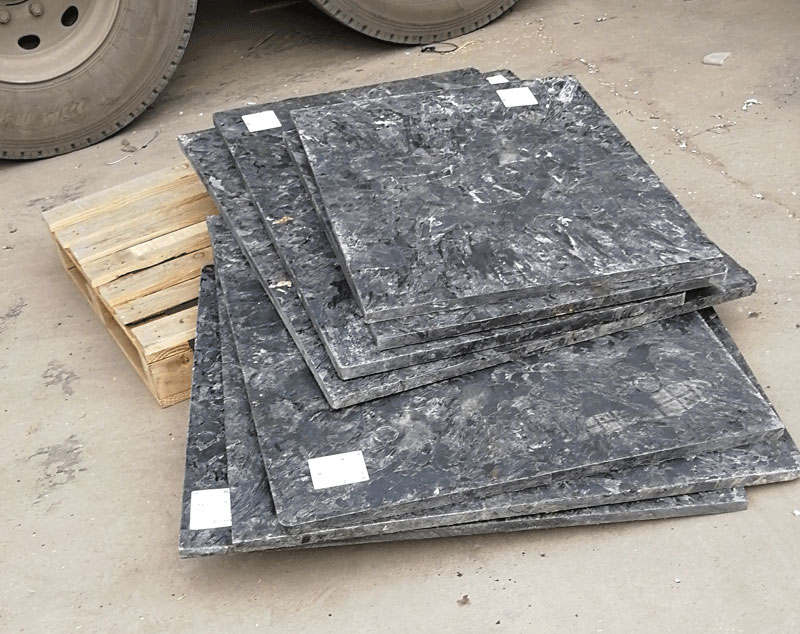

压制成型的砖托板

　　砖托板成型1000吨四柱液压机主要技术参数：

项目	单位	参数
公称力	kn	10000
系统压力	mpa	25
工作台有效尺寸	mm	1800*1600
最大开口高度	mm	1600
滑块有效行程	mm	1000
最大下行速度	mm/s	100
最大回程速度	mm/s	90
顶出缸吨位	T	200
顶出缸顶出行程	mm	300
电机功率	kw	37*2

备注	此机器带有PLC控制系统、水冷散热系统及自动润滑系统。

　　1000吨四柱液压机性能特点：



　　1、四柱式结构，刚性好、精度高；结构紧凑、性价比高经济适用。



　　2、液压控制采用插装阀集成系统，冲击小、动作可靠，使用寿命长，泄露点少。



　　3、新型油缸密封元件，可靠性强，寿命长。



　　4、拉伸、压边滑块可连成一体，实现单动工艺动作。



　　5、导轨自动润滑装置。



　　6、机电一体化安全装置。如：油缸下腔支撑回路、油缸上下腔互锁回路等，安全性优越。



　　7、电气系统采用PLC控制。



　　8、可实现定压、定程两种成型工艺，具备保压延时功能，延时时间可调。



　　9、工作压力、行程可在规定范围内按工艺要求调节，操作简便。



　　砖托板压制成型工艺过程：
