1000吨框架式液压机对滑块的要求有哪些？

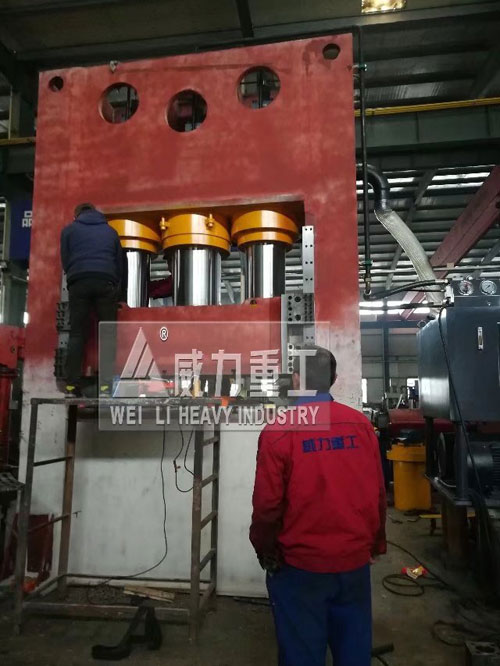

　　1000吨框架式液压机是通过油缸驱动滑块和固定在滑块上的模具对工件迚行压力加工的。压制工艺需要滑块在压制过程中应满足运动精度的要求，所以，滑块在结构设计上不仅要满足既定的强度和刚度条件，还应合理选择滑块的导向结构和导向长度。

　　1000吨框架式液压机在导轨面的约束作用下，仅有沿导轨长度方向一个自由度。通常油缸被紧固在上横梁上，活塞不油缸孔精密配合，因此丌可调节。为了保证主机精度规定的滑块下平面对工作台的平行度和滑块运动方向上对工作台的垂直度等精度要求，其导轨调整范围应足够补偿累积误差对精度的影响。



　　从导轨受力的观点来看，导轨面要承受机架受力变形后对导轨面作用的水平力和由于偏心载荷作用下水平位移而产生的附加水平力。故滑块导轨面应具有必要的长度和宽度，使导轨面上比压值在允许的范围之内。
