四柱拉伸液压机压边原理是怎样的？



　　四柱拉伸液压机工作时有个工艺叫浮动压边，比如说四柱拉伸液压机压封头时，需要进行压边工艺。浮动压边是做拉伸用的，当主缸（上杠）下着下模具的浮动圈的时候，强行把下缸摁压，下缸的油路就行倒流（通过溢流阀去控制下缸的压力）这样就叫做浮动压边。

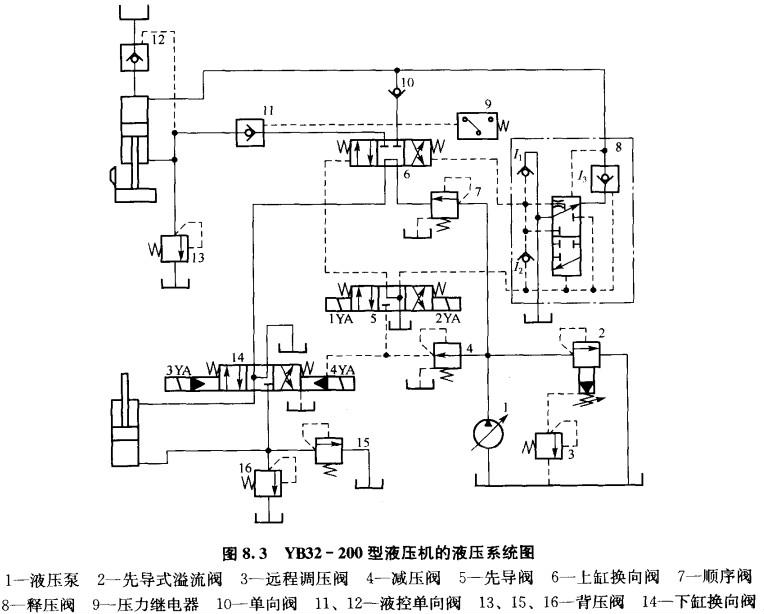

四柱拉伸液压机 压边原理图

　　我们可以根据四柱液压机根据油缸的数量不同，分为单动薄板拉伸机和双动薄板拉伸机，模具工作时需要对工件进行压紧拉深。每次在压力机上用模具作薄板拉深压边时，要求下滑块上升到规定的位置实现上下模具的合模，使合模后的模具既保持一定的压力将工作件夹紧，又能使模具随上滑块的下压而下降(压边)。



　　这时，下缸换向阀图上14号处于中位，由于上液压缸的压紧力远远大于下液压缸向上的上顶力，上液压缸滑块下压时下液压缸活塞被迫随之下行。上液压缸下腔的油液进人下液压缸上腔，以下液压缸下腔的油液经下液压缸溢流阀16流回油箱，这样可以通过调整溢流阀16的开启压力值来调整所需的下液压缸的上顶力。
