2000吨四柱液压机充液系统是如何工作的？



　　为了提高滑块空行程的速度、减少压制工艺的辅助时间，在2000吨四柱液压机主机的顶部，大多设有由充液箱、大通径充液阀、充液及回油管路组成的充液系统。那么2000吨四柱液压机充液系统是如何工作的呢？

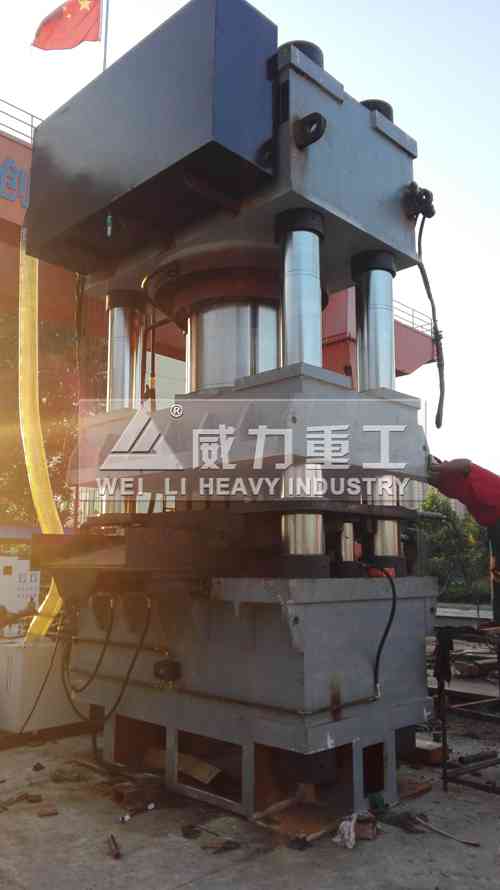

2000吨耐火砖成型液压机

　　四柱液压机充液系统由充液阀和充液箱两部门组成。当滑块快速下行时，由于主油缸上腔的负压而吸开充液阀的主阀，使充液筒内的大量油液流入主缸上腔，以使滑块能顺利的快速下行。卸压时，控制油首先辈入控制阀内，使其控制活塞降服弹簧力，推动卸荷阀芯下行，使主缸上腔的高压油议决卸荷阀芯与充液筒内接通，到达卸压的目的。



　　2000吨四柱液压机的充液系统，包括供液电磁阀和对应控制各压力机主油缸进出油的充液阀，各充液阀和相应液压机的主油缸串联后再并联在供液电磁阀的出口和回油管路之间，每一充液阀均包括阀体，阀体内设有阀芯和活塞，活塞上行时，阀芯开度逐渐增大，所述活塞上端设有阀板，阀板上固定有限位开关，活塞上端固定有一顶杆，顶杆向上伸出阀板外，顶杆抵触在限位开关的触发杆上，各限位开关与供液电磁阀的电磁线圈串联连接在控制电源两端。工作时，各充液阀全开，各主油缸可以保持同步运动；任一充液阀未到很大开度时，供液电磁阀不能动作，可避免主油缸不同步造成的偏载，可提高联动液压机的可靠性。
