YW32-40T小型液压机由主机、液压传动系统、润滑系统、冷却过滤系统和电气控制系统组成，整机的设计全部采用计算机优化设计，机床的强度高、刚度好，外形美观，主要结构件采用钢板焊接结构,钢板采用国内知名企业生产的优质钢板。结构件焊后经高温回火、随炉冷却以彻底消除焊接应力；经我公司的德国科堡五面体龙门加工中心、意大利帕马落地铣镗床等进步设备进行加工，保证了整体机身外观平整美观、精度高、刚性好。

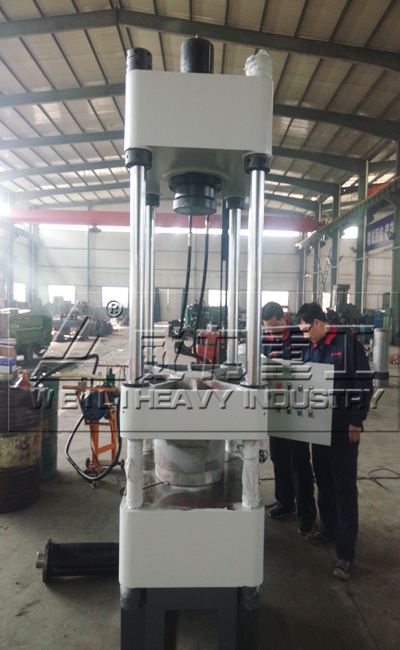

40吨小型液压机实物图

　　各油缸缸体均采用整体锻钢，以保证材质的均匀性，油缸在进口的专用油缸车床上精加工，油缸内孔精加工后滚压，以提高表面硬度，增加耐磨性，滚压后再衍磨，以提高表面粗糙度，保证其能够达到进口密封件的要求精度。

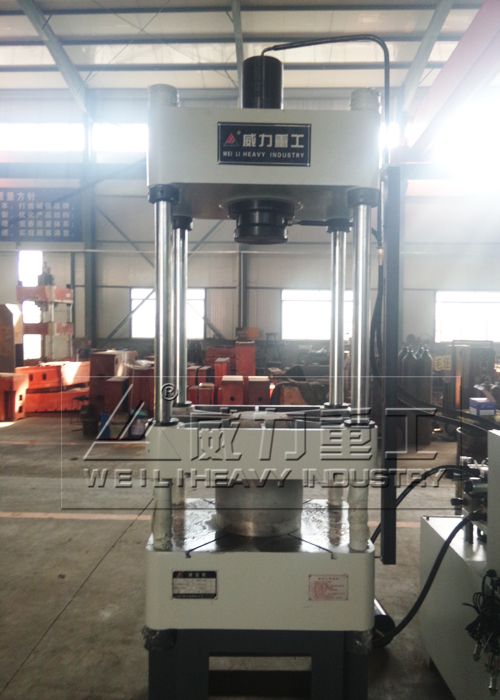

40t四柱液压机侧视图

　　油缸等密封件采用进口优质密封圈，大大延长了密封件的使用寿命，并可有效避免压机的漏油现象。使维修和更换密封更加方便。



　　主泵采用北京华德公司引进德国力士乐技术生产的A7V系列优质泵组（国内很好的油泵），提高了动作的可靠性及使用寿命，同时减少了液压冲击。辅助油泵采用低噪声高压双联叶片泵。

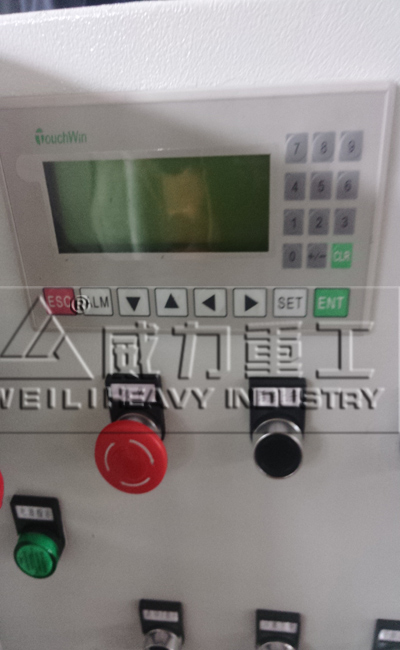

40吨小型液压机电气调试

型号：YW32-40T    系统压力：31.5mpa    工作台面尺寸：700x670    开口高度：1000mm    行程大小：450mm

　

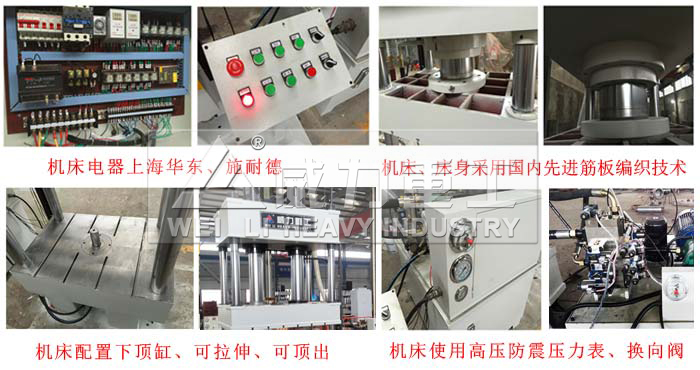

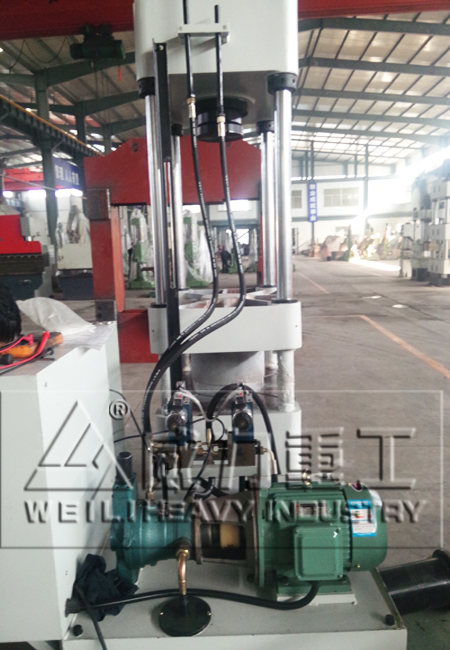

YW32-40T小型液压机局部细节（电气系统）



　

序号	名称	生产商
1	插装集成阀	山东济宁泰丰液压股份有限公司
2	先导电磁阀	山东济宁泰丰液压股份有限公司
3	高压油泵	江苏启东市宏达高压油泵制造有限公司
4	电机	山东贝得
5	行程开关（无触点开关）	正泰电器
6	主令按钮开关	正泰电器
7	压力表	杭州压力表厂
8	交流接触器	正泰电器
9	控制变压器	正泰电器
10	自动空气断路器	正泰电器
11	热继电器	正泰电器
12	时间继电器	正泰电器
13	密封圈	浙江西普力

　　40吨小型液压机操作方式：



　　本压机设有调整、手动、半自动三种工作方式。



　　1)调整：操作相应的功能按钮完成相应的动作，每按一次按钮完成相应动作的一次点动，主要用于设备调整及更换模具时。



　　2)手动：按压相应的操作按钮完成相应的工艺动作，当按静止或到动作的行程限位运动停止。



　　3)半自动：按下按钮完成一次工艺循环。



　　4)工艺动作设有一般工艺动作及拉伸工艺动作。



　　5)滑块压力控制应可进行无级调节。



　　40吨三梁四柱液压机保养及维护：



　　1．工作用油推荐采用32号、46号抗磨液压油，使用油温在15～60摄氏度范围内。



　　2．40吨三梁四柱液压机油液进行严格过滤后才允许加入油箱。



　　3．工作油液每一年更换一次，其中第一次更换时间不应超过三个月；



　　4．滑块应经常注润滑油，立柱外表露面应经常保持清洁，每次工作前应先喷注机油。



　　5．在公称压力40T下集中载荷很大允许偏心40mm。偏心过大易使立柱拉伤或出现其它不良现象。



　　6．每半年校正检查一次压力表；



　　7．500吨三梁四柱液压机较长期停用，应将各加部位表面擦洗干净并涂以防锈油。
