10吨单臂液压机整机简介



　　YW41-10T单臂液压机也叫单柱油压机或者单柱液压机，该机是山东威力重工机床有限公司为客户量身定做的压制“炉浇口芯子”专用液压机，由于吨位小，所以也称为小型液压机。

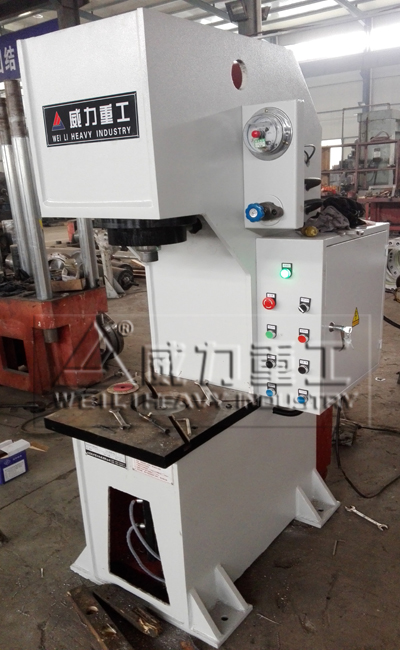

YW41-10T单臂液压机

　　10吨单臂液压机机身为“C”型单臂式结构，采用全钢板焊接，焊接后通过回火时效处理，确保机身永不变形。液压系统位于机身内，外型美观，操作方便。主要适用于金属制品拉伸、成型等工艺，亦可加工非金属材料，粉末冶金制品的压制，特别适用于轴类零件的校正，套类零件的压装以及金属制品的整形、切边等工艺。

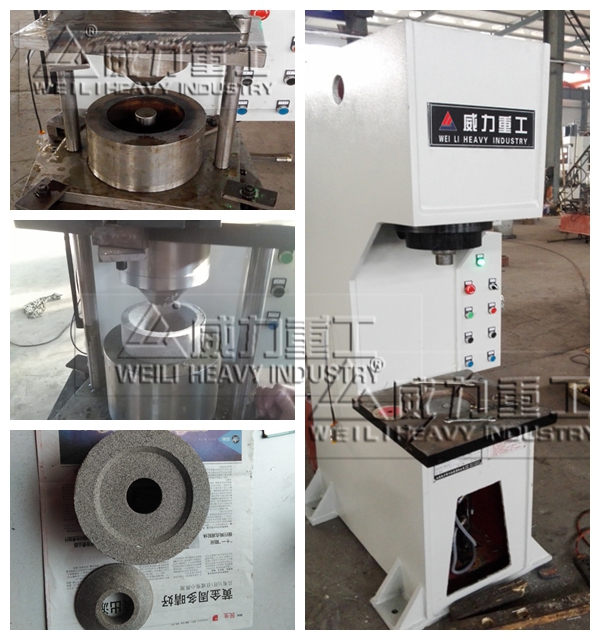

　　                                                                                                                               客户打样产品（炉浇口芯子）




　　10吨单臂液压机主要技术参数

型号：YW41-10T    系统压力：20mpa    工作台有效面积：450x450（mm）    工作压力：16mpa    液压缸很大行程：260mm    开口高度：400mm

　　10吨单臂液压机可选装的附件或功能:



　　1.辅助工作台



　　2.精密校直系统



　　3.光电保护装置



　　4.触摸式工业显示屏



　　5.比例调速系统



　　6.液压系统加热、冷却装置



　　7.打料装置



　　8.PLC可编程控制器

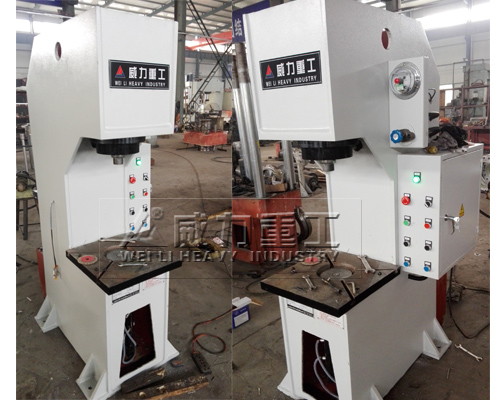

10吨小型单臂液压机

　　单臂液压机的安装和调试步骤



　　1、安装：本单柱液压机主机和液压控制集成一体装运，随机出厂的有使用说明书、装箱单及附件。



　　机器到厂后，检查文件及附件等，机器吊运时要注意安全。本单柱液压机应安装在干燥无粉尘污染的混凝土之上，工作台部分保持水平安装，整机稳定无震动。然后连接油缸与液压控制部分的油管，调整主机工作台水平即可工作。



　　由于运输震动，应检查各部分是否松动，用相关工具重新紧固。



　　油箱内注入已过滤的N46号抗磨液压油或N46号低凝液压油。检查电器设备是否完好。



　　2、试车：开机前必须了解本机的结构原理及性能，开机前应使电动机点动2-3次确定无异常时才能正常运转，应注意电动机的旋转方向是否正确。如反向，请对调其中二相电源线即可。



　　第一次试车及每次更换液压油均要把溢流阀压力调至很小值，待油泵运转正常后，稍微调高压力（活塞杆上下可移动即可）使活塞上下全程运动几次以排净系统内空气，然后才可以试压工作。

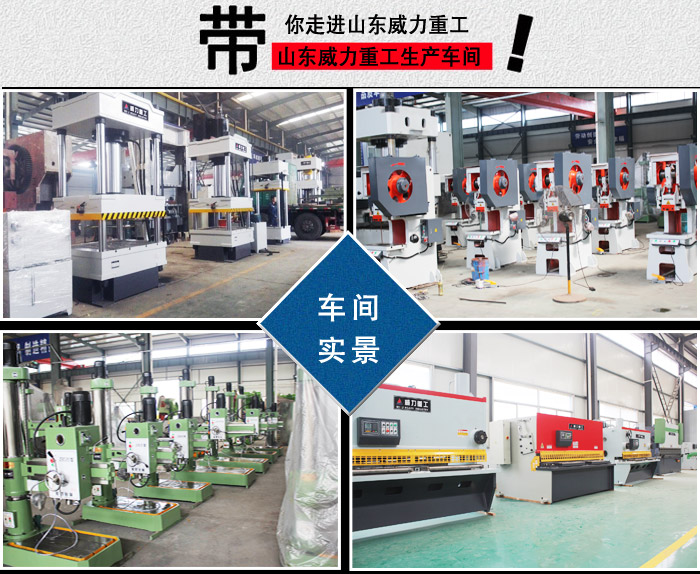

威力重工生产车间实景
