630吨玻璃钢水箱成型液压机装配图

　　玻璃钢水箱是很优秀的储水设备，不管从水质的卫生标准、水箱的使用寿命、还是水箱的价格方面，玻璃钢水箱它的优秀是名副其实的。但好多人不知道SMC玻璃钢水箱是如何压制成型的，今天我们来介绍下如何用630吨玻璃钢水箱成型液压机压制玻璃钢水箱。



　　玻璃钢水箱成型工艺流程:原料采购→树脂糊→玻璃纤维→覆膜→收卷→稠化→剪裁称重→模压成型→修整→打孔→现场组装。其中，模压成型工艺要用到一台重要设备，它就是山东威力重工生产的630吨四柱液压机。

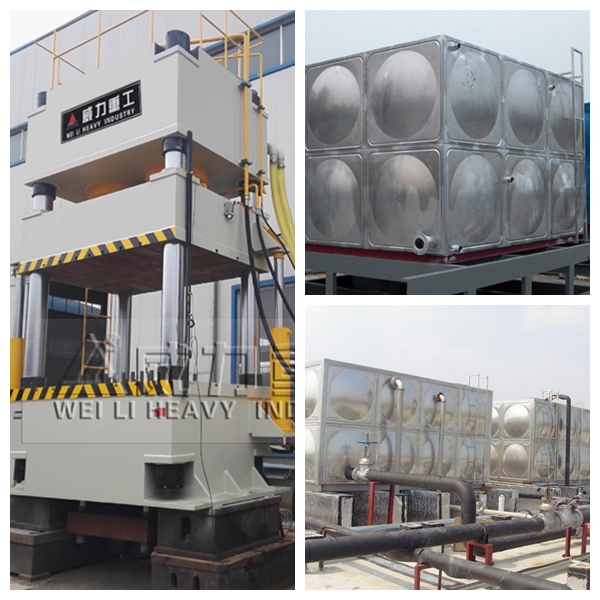

　　630吨玻璃钢水箱成型液压机实物拍摄

630吨三梁四柱液压机

630吨玻璃钢水箱成型液压机主机

　　630吨玻璃钢水箱成型液压机技术参数

公称力：                     6300kn

系统压力：                  25mpa

工作台有效尺寸：      1600*1600mm

很大开口高度：          1500mm

滑块有效行程：            800mm

工作速度：                   7-15mm/s

滑块很大下行速度：   120mm/s

很大回程速度：           90mm/s

顶出缸吨位：               100T

顶出缸顶出行程：      300mm

电机功率:                     37kw

玻璃钢水箱成型液压机案例

　　产品主要功能简介



　　1．机床由主机、液压传动系统和电气控制系统组成。



　　2.设备的控制系统设有调整、手动、半自动三种工作方式。工作方式由转换开关进行选择，触摸屏集中控制。半自动方式分“带顶出”和“不带顶出”“带排气”和“不带排气”“微开模”工艺动作供选择，排气次数可调。



　　在“不带顶出”工艺动作时，在操作盘上设有机外“顶出”“退回”按钮。共四组独立按钮（顶出速度采用压力补偿变量泵）。



　　机外顶出：本机配有独立双顶出、双抽芯装置，模内顶出配备同步系统，使开模稳定可靠。（模内顶出配备6组M16独立接头）压机均留有机外“顶出”“退回”的油路系统的接口，用高压软管连接（甲方提供每台压机外接油路的压力和相关连接尺寸等参数）。



　　3.设备的液压主控制系统采用插装式集成阀。该系统结构紧凑，动作灵敏可靠，抗污染能力强，液流阻力小，维修方便，寿命长。



　　4.本机的电气控制系统采用了PLC可编程控制器和触摸屏控制，可实现机床各种工艺动作循环。该系统使控制更为灵活，动作准确可靠。可在屏幕上方便的对滑块的行程、压力等参数进行预置。并设有可移动操作台。



　　5.主油缸密封均采用宝力特优质密封圈，大大延长了密封件的使用寿命，并避免了缸口的漏油。使维修和更换密封更加方便。



　　6.设备主动力系统和充液油箱放在主机的顶部，可以使机器减少占地面积。



　　7.设备设有安全维修平台，移动操作台设有双手操作按钮、液压系统设有过载保护装置和液压支撑保险回路。可以有效地保护机器和操作者的安全。符合液压机安全技术条件的要求。

山东威力重工液压机厂家实景拍摄
