三梁四柱液压机一般适用于金属材料的拉伸、冲裁【可选用冲裁缓冲装置】、弯曲、翻边、冷挤压等各种冲压工艺，还使用于校正、压装、粉末制品和磨料制品的压制成型以及塑料制品、绝缘材料的压制成型。今天为大家介绍安徽客户定做的威力重工牌500吨锅碗瓢盆拉伸液压机（带液压垫）。

500吨拉伸液压机（带液压垫）

　　拉伸液压机带液压垫的好处是：为提高拉伸工艺的成功率,拓宽拉伸工艺的适用范围以及简化薄板冲压的模具结构,此类液压机在常规单动薄板冲压液压机基础上增设一个含于滑块内部的液压垫.本结构液压机将顶出、落料、拉下功能集成于一个上液压垫,同时配合下液压垫使用提高拉伸件的产品质量,降低废品率.

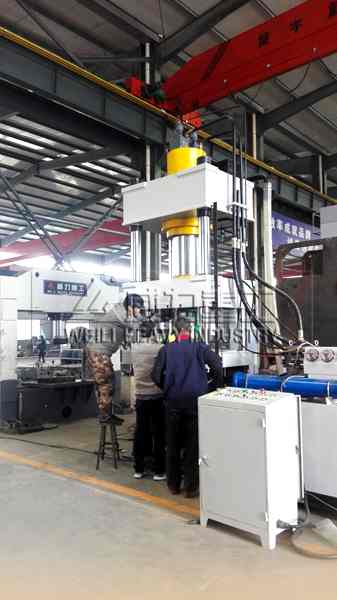

　　500吨锅碗瓢盆拉伸液压机车间实物图

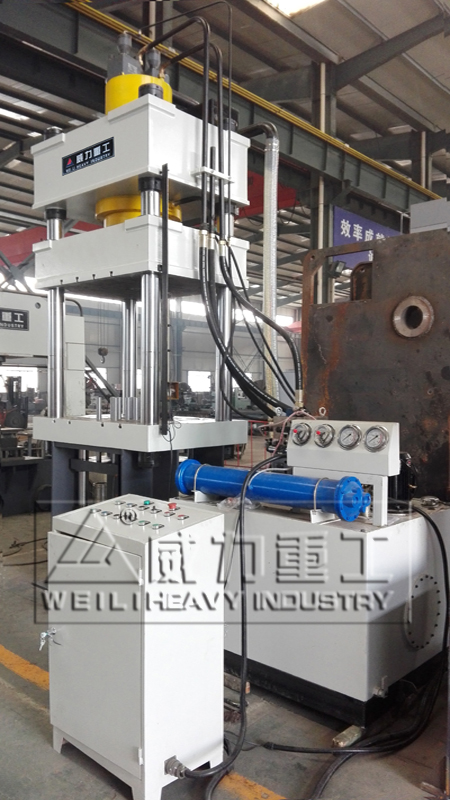

500吨拉伸液压机车间实物展示

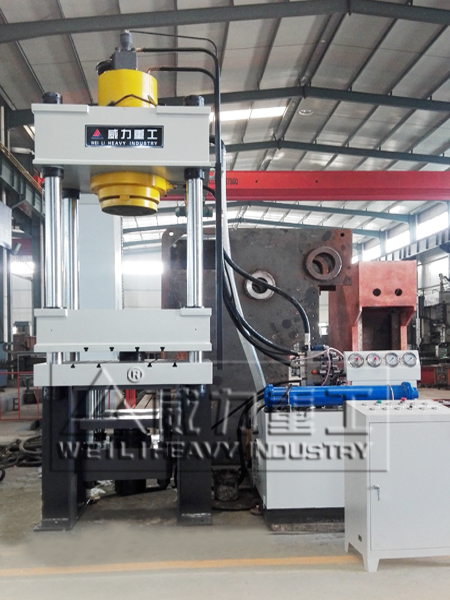

500吨拉伸液压机侧视图

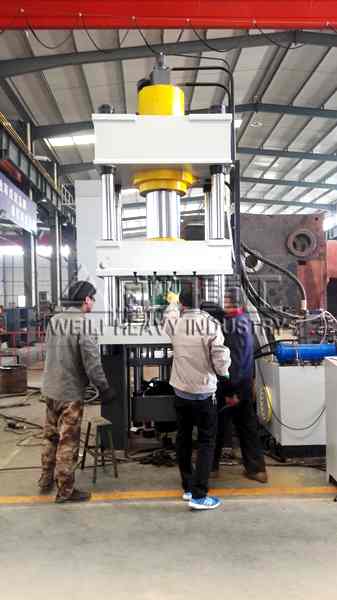

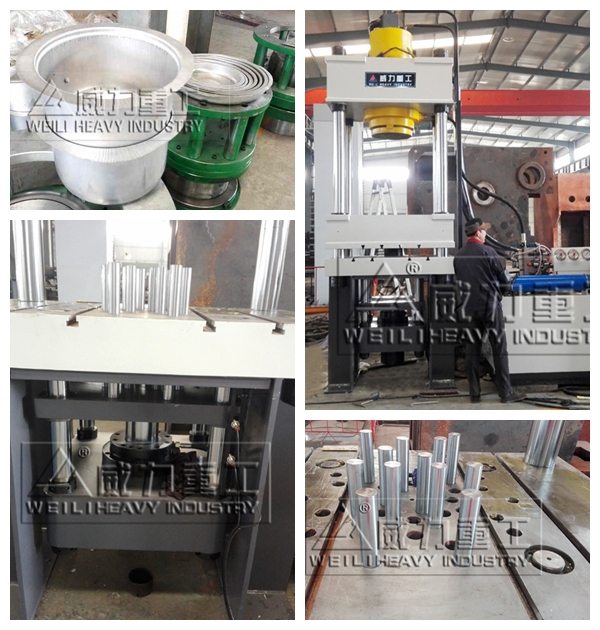

客户对500吨拉伸液压机进行试机打样

　　YW32-500T三梁四柱液压机技术参数

技术参数			YW32-500T	YW32-500A
公称压力			5000	5000
滑块行程			350	400
滑块速度	空程		100	100
	工作		7-15	7-15
	返程		80	80
开口高度			1200	1200
工作台有效尺寸		左右	1250	1400
		前后	1160	1400
电机功率			15	30

　　500吨四柱液压机液压缸工艺：



　　1.缸底、钢筒、活塞、活塞杆整体锻打，材料：45#钢。



　　2.活塞导向套、支撑导向环镶注磷铜代替传统的尼龙材料，大大的提高了导向的稳定性和耐磨性。



　　3.活塞杆离了氮化，表面渗碳淬火，深度：0.03mm~0.04mm，电镀硬铬，层厚0.04mm~0.05mm。



　　4.立柱采用45#中碳钢，进行调质处理，表面淬火处理，电镀硬铬层厚0.04mm~0.05mm。

　　500吨液压机液压系统选配：



　　1.手动集成系统：型号YN32—160HXCV生产厂家：山东济宁金易德机械有限公司



　　2.柱塞泵：型号：40YCY14—1B生产厂家：江苏启东宏达高压油泵公司



　　3.电机：型号7.5Kw立卧两用—4极生产厂家：南京环球电机有限公司



　　4.充液阀：型号：CF—50生产厂家：江苏如皋白蒲铸造有限公司



　　5.电器：生产厂家：德力西



　　6.行程开关：生产厂家：德力西



　　7.液压油缸：盲孔锻打



　　8、密封圈：沈阳通用



　　9.压力表：指针式杭州仪表厂

　　500吨锅碗瓢盆拉伸液压机整机性能



　　1.机身由上横梁、活动横梁、下横梁，4根立柱组成。进行去应力处理，缸体采用45#锻件。活塞杆50#锻钢离子氮化。硬度达到HRC45-50



　　2.液压系统采用国内进步的二通插装阀集成系统布局合理，结构紧凑、振动小、泄漏少、过油通径大、噪音小等特点。



　　3.机器配备电动、半自动两种工艺方式。采用按钮集中控制。本机器的工作压力，压制速度和行程范围可根据需要在规定范围内任意调节



　　山东威力重工机床有限公司专业生产四柱液压机、油压机、压力机，可根据客户要求定做各种规格产品，并提供配套的电器原理图、液压原理图、地基图等，所有机器都包含免费上门安装调试。需要的朋友可以致电（0632-5681708,183-0637-0829（微信号同手机）咨询。
