500吨四柱四缸液压机

传统液压控制系统中,普通液压缸在变负载工况下会产生较大的压力波动。针对该情况,山东威力重工机床有

传统液压控制系统中,普通液压缸在变负载工况下会产生较大的压力波动。针对该情况,山东威力重工机床有限公司设计了四腔室液压缸即500吨四柱四缸液压机。通过将活塞杆做成空腔......
咨询热线:18306370829
产品介绍
500吨四缸液压机
威力重工500吨四柱四缸液压机装配图
  传统液压控制系统中,普通液压缸在变负载工况下会产生较大的压力波动。针对该情况,山东威力重工机床有限公司设计了四腔室液压缸即500吨四柱四缸液压机。通过将活塞杆做成空腔兼做另一缸体的形式,把普通的两腔室液压缸做成具有4个腔室的液压缸。在数字流体动力系统的控制下,系统提供的压力数越多输出力的个数将会越多,以适应工作中的变负载情况。该液压缸节省了使用空间及成本,提高了工作效率,改善了工作效果。

  500吨四柱四缸液压机包括组合机架和PLC控制器;组合机架上设有锁块组、上工作台、下工作台、提升缸和回程缸,下工作台放置于多工作缸集成装置上,多工作缸集成装置包括板状的多缸板,多缸板上加工有若干个柱塞缸体,该若干个柱塞缸体形成多排排列结构;每个柱塞缸体的开口处均安装有柱塞压板;每个柱塞缸体内均设有一个主工作缸柱塞;使用时,通过PLC控制器控制启动若干个主工作缸柱塞中的一个或几个动作。该液压机采用多缸设计,使作用在模具上的载荷更趋于均匀,压制的薄板成型产品质量稳定,精度高。并且多缸设计,减小了油缸的制造难度,使得液压系统的控制更趋于平稳、可靠。

  以下是威力重工为客户量身定做的500吨四柱四缸液压机生产图

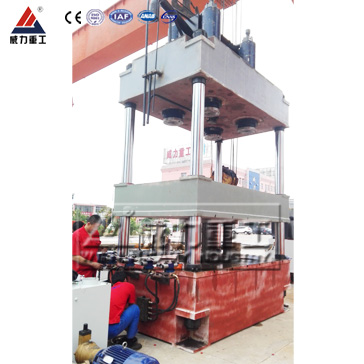

500吨四柱四缸液压机

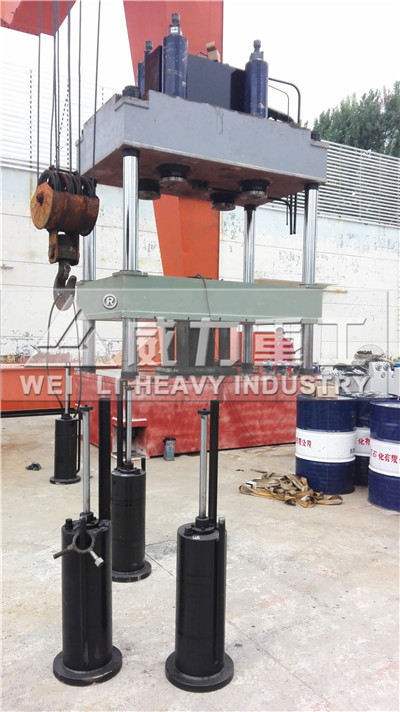

装配中的500吨四柱四缸液压机
500吨四缸油压机

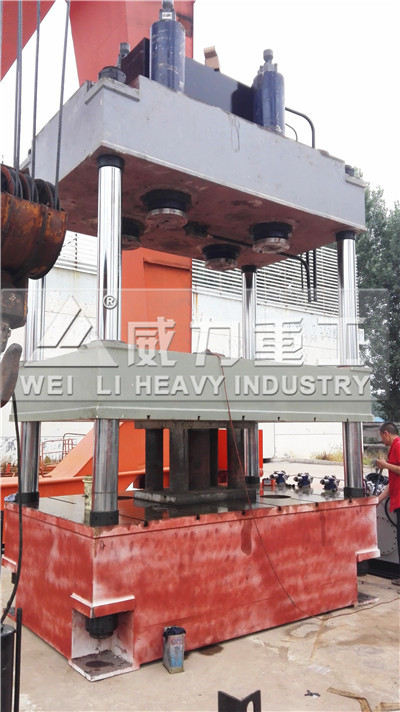

500吨四缸油压机实物

500吨四缸液压机工作台

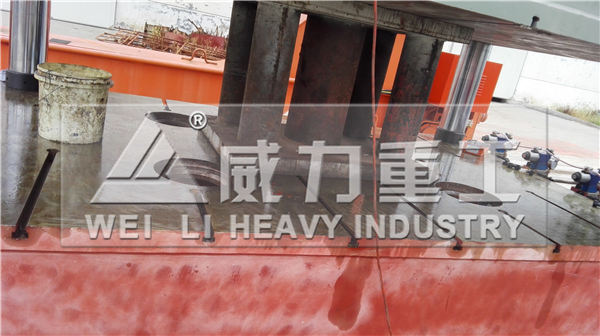

500吨四缸液压机工作台局部细节

  1、四柱式结构,机架与活动工作台导向精度高,刚性好,抗侧向力强,特别适用于压制不对称的产品;结构紧凑、性价比高经济适用。

  2、液压控制采用插装阀集成系统,冲击小、动作可靠,泄露点少。

  3、油缸采用整体锻打并经精密研磨,新型油缸密封元件,在高压状态下使用可靠性强,寿命长。

  4、拉伸、压边滑块可连成一体,实现单动工艺动作。导轨自动润滑装置。有利提高工作效率和操作安全。

  5、四柱采用高强度合金钢制作,表面镀硬铬,耐磨性好;

  6、机电一体化安全装置。如:油缸下腔支撑回路、油缸上下腔互锁回路等,安全性优越。

  7、电气系统采用PLC控制。

  8、可实现定压、定程两种成型工艺,具备保压延时功能,延时时间可调。

  9、工作压力、行程可在规定范围内按工艺要求调节,采用按钮集中控制,可实现手动、半自动、自动三种操作方式。
  可选附件或功能:移动工作台●冲裁缓冲装●置液压垫●拉伸导杆●压边滑块●液压垫可(选配四角分别调压装置拉伸不对称零件)●光电保护装置浮动导轨和滚动托架模具●快速夹紧机构行程、压力、速度数显数装控置●触摸工业显示屏液压系统加热、冷却装置

可选配置

  500吨四缸液压机操作注意事项

  1.本机器要正确接地,以单独接地为好。

  2.机器在运转中不允许校正模具。

  3.液压油为N46号抗磨液压油或N46号低凝液压油,经80-100钼丝网过滤后使用。

  4.本机器工作200小时后应检查油液清洁度,要求无异味,在白色滤纸上滴一滴油液,油迹的中心点以内无黑渍,否则换油。

  5.压力机不得过载使用。

  6.系统如出现意外泄漏,消除故障后应补充足够液压油。

  7.经常检查泵站,油箱的清洁,严禁水,灰尘,异物进入油箱。

  8.如转换功能,应把系统内空气排净方可工作。

  9.在试车及工作中如有异常应立即停机检查。

  10.保压10分钟允许降压2.5Mpa。
四缸液压机

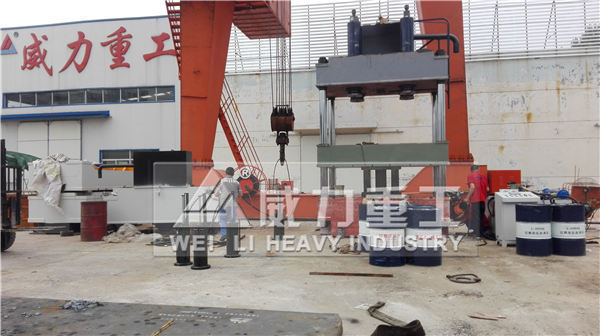

500吨四缸液压机装配生产中
  知识扩展:

  500吨四缸液压机工作时,液压系统是如何同步的?

  一种四缸同步液压系统,包括动力单元、同步阀和油缸,动力单元通过同步阀与油缸连接。油缸为四个相同并联的油缸;在所述的动力单元与同步阀之间连接有三位四通换向阀;所述的同步阀为一个一级分流集流阀和两个二级分流集流阀,该三位四通换向阀的第一接口与一级分流集流阀的入口连接,该一级分流集流阀的两个出口分别与两个二级分流集流阀的入口连接,两个二级分流集流阀的四个出口分别与四个油缸的一个接口连接,四个油缸的另一接口均与该三位四通换向阀的第二接口连接。本发明的有益效果是:节省空间,运行平稳,液压系统采用动力单元、油缸和同步阀控制,同步性较好,使用方便。
