5000吨框架式热锻成型液压机



　　5000吨框架式热锻成型液压机是山东威力重工机床有限公司根据客户需求定做的热锻成型压力机，客户采购此机器主要用于挖机、铲车斗齿的热锻成型。本机可以做成5000吨四柱式和5000吨框架式，框架式结构稳定，抗偏载能力强。

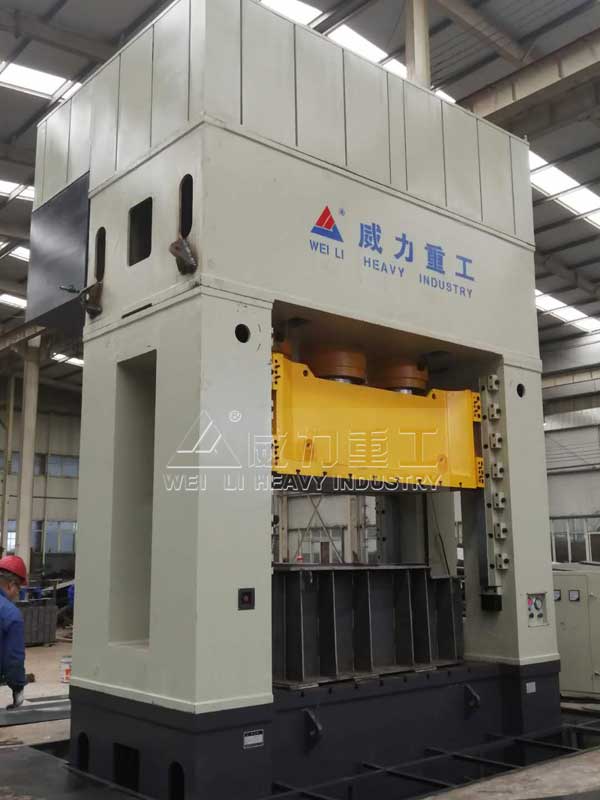

框架式热锻成型液压机

　　本机具有独立的电器控制系统和液压系统。电器控制系统采用PLC控制,在工艺规定范围内可实现手动、半自动两种操作方式。液压系统由电机驱动可变量的高压泵柱塞泵经滑阀式集成块组成,可靠性好，性能稳定且维修方便。本机予留冷却器接口,保证设备在许可温度内正常使用且设有油温报警装置。



　　5000吨框架式热锻成型液压机性能特点：



　　◎机身采用计算机优化设计，为全钢板焊接框架式结构，精度保持性好。



　　◎液压控制采用插装阀集成系统，工作可靠、流量大、内泄小、使用寿命长、系统高度集成，减少了连接管路与泄漏点。



　　◎采用按钮集中控制，具有调整、手动和半自动（定程单次和定压单次）三种操作方式。



　　◎四角八面导轨，导向精度高，抗偏载能力强，并采用集中润滑。



　　◎滑块运动速度快，工作效率高。



　　◎滑块工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。



　　5000吨框架式热锻成型液压机主要技术参数：

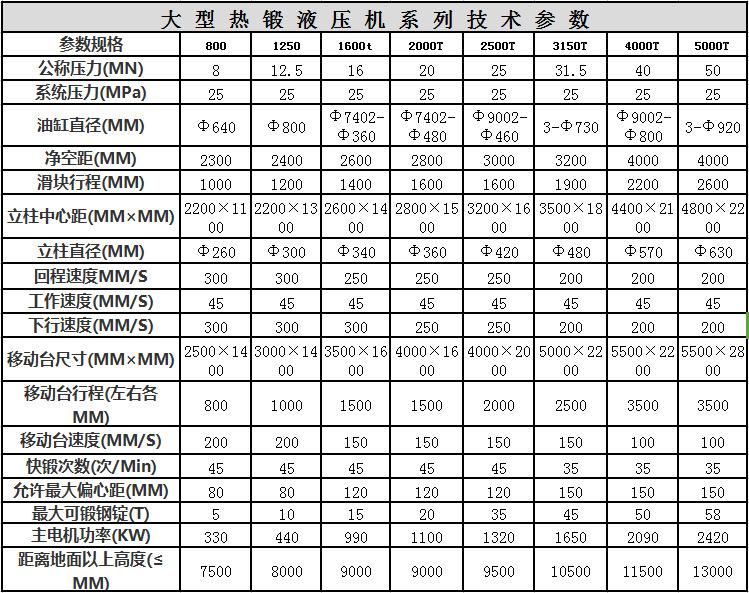

热锻液压机主要技术参数

　　5000吨框架式热锻成型液压机生产斗齿工艺过程：



　　挖掘机斗齿锻造加工工艺，将圆钢按尺寸下料后加热至锻造所需的温度，然后将圆钢水平放入预锻型腔锻打后翻转90°再次进行锻打，预锻型腔为一端厚一端薄的扁平状，将预锻后的坯料较薄的一端向下竖直放入终锻型腔中，楔形冲头向下对坯料进行劈挤锻打，经过4～5次锻打后坯料成型为锻造毛坯，然后将锻造毛坯进行机加工和热处理，通过预锻将坯料加工成和斗齿形状接近的楔形，然后在终锻时通过楔形冲头的劈挤锻造斗齿根部的凹槽成型，成型效果好，脱模容易，加工效率高，并且斗齿的机械性能远远优于铸造加工的产品，通过对预锻型腔、终锻型腔的优化，机加工余量很小，加工成本低，能耗小，不污染环境。

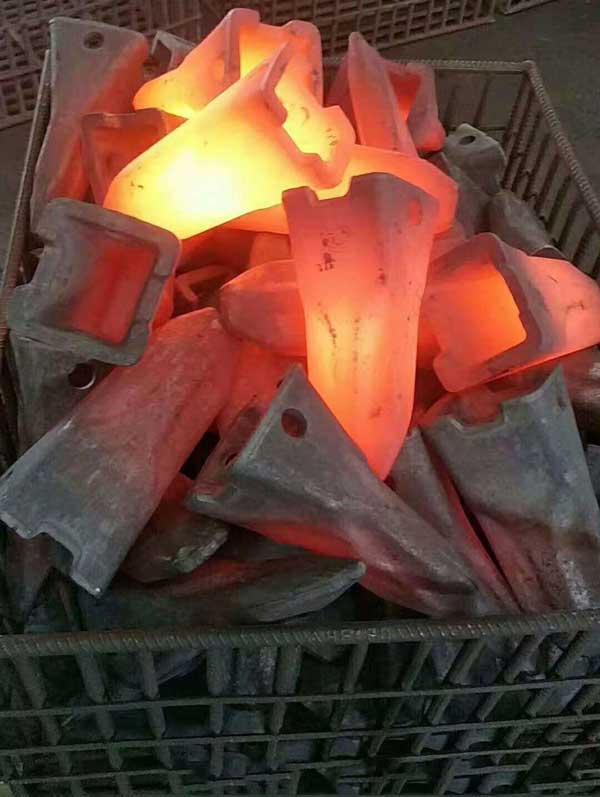

铲车挖机斗齿热锻成型

　　山东威力重工机床有限公司专业设计生产800T液压机,1250T液压机,1600T液压机,2000T液压机,2500T液压机,3150T液压机,4000T液压机,5000T液压机,6000T液压机。该设备主要运用于金属材料自由锻造的各种工艺，如：镦粗、冲孔、马杠扩孔、错移、粗转、切割、弯曲、拔长等。
