400吨具有防爆要求的四柱压力机

　　今天为大家介绍的这款400吨三梁四柱液压机非同一般，它带有防爆、自动报警装置，是山东威力重工机床有限公司根据客户要求量身定做的四柱压力机设备，据了解，该机工程压力4000KN,工作台面大小为1700x1400mm,它常用于压制工艺和压制成形工艺，如：锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。



　　山东威力重工已有数十年的生产经验和历史，有资深专业工程师，本厂的规模、产品质量、生产技术在同行业中享有盛誉，产品出厂前都经过严格的检验和反复的测试，合格后方予出厂，所有产品均为实景拍摄，敬请放心购买，所售产品实行三包。



　　我司对产品的销售和售后服务更是不遗余力，先后在北京、天津、沈阳、山东、浙江、广州、上海、杭州、成都、长沙、西安、兰州、徐州、常州、苏州及江苏地区建立了较为完善的集售前、售中、售后服务于一体的服务机构，竭尽所能满足国内外客户的需求。公司将坚持“质量第一、用户至上”的宗旨，本着“锐意进取、敢为人先”的企业精神与国内外各界朋友，真诚合作，共创辉煌！液压机价格欢迎咨询销售部郝经理：0632-5681708，18306370829。



　　高配置400吨三梁四柱液压机详细介绍



　　1、机器性能及结构概述



　　1.1、机身采用三梁四柱式结构：它由上横梁、滑块、工作台、立柱、主缸、液压动力系统等部件组成。上横梁，滑块，工作台,均为优质Q235焊接件，焊后经高温回火处理，消除焊接应力。立柱为优质45#锻钢，四立柱均表面中频淬火镀铬处理，硬度达到HRC45~50.



　　1.2、压制缸吨位是由一只400T活塞缸实现，缸体为优质45#锻钢，活塞杆经表面中频淬火处理，硬度达到HRC45~50，使用寿命长。油缸主要密封件采用进口材料密封圈，确保密封可靠。



　　1.3、工作台与滑块上均有T形槽，以便于用户模具安装。

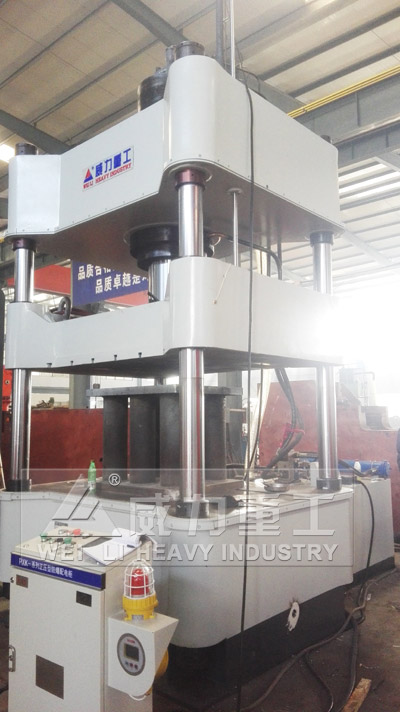

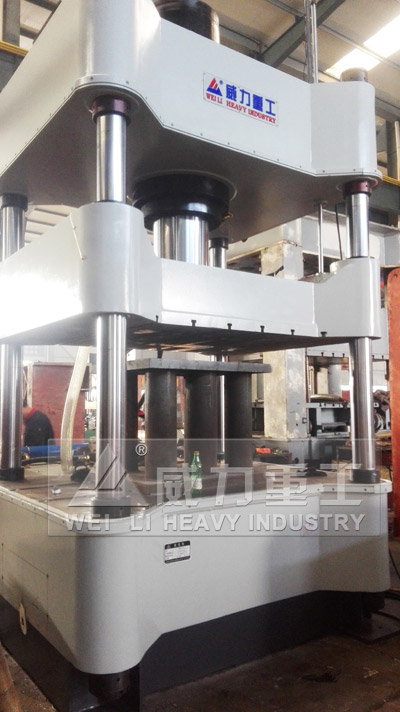

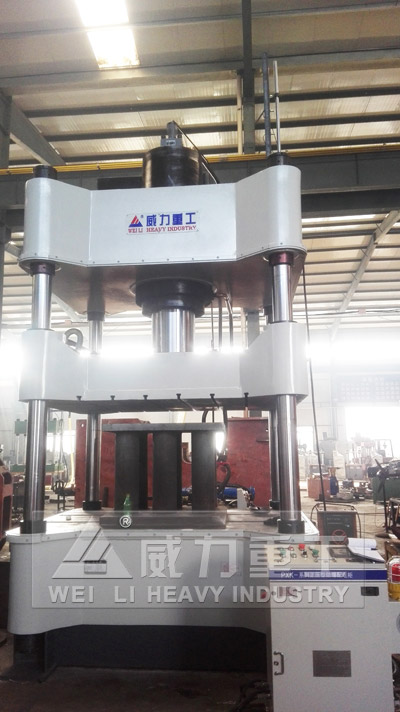

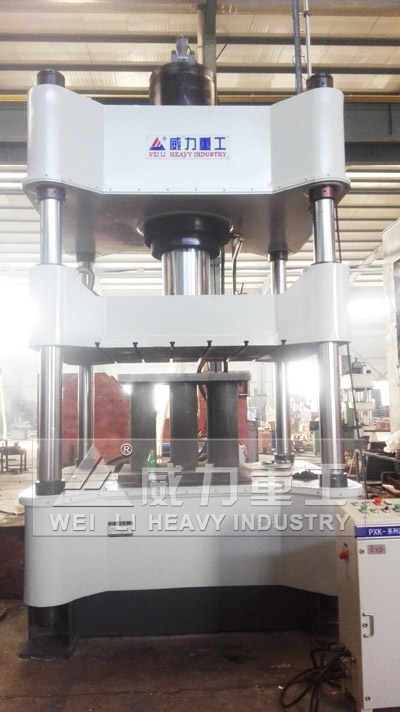

400吨四柱液压机主机外观

　　2、液压系统



　　2.1、液压系统装置布置在机身右侧和上侧。



　　2.2、液压系统采用插装集成系统，动作灵敏、工作可靠、密封性能好等特点。



　　2.3、液压泵油站由箱、高压泵、电动机、插装阀等组成，油箱系钢板焊接。油箱采用密封式油箱，吸油区和回油区分开，油箱设有清洗窗口和放油塞，使清洗、放油方便。油泵吸油口装有止通式吸油滤油器，确保油的清洁度，以保证油泵和阀的使用寿命。



　　2.4、液压系统密封可靠，不渗漏；主要管路采用法兰连接，管路设有防震措施（设防震管夹）。

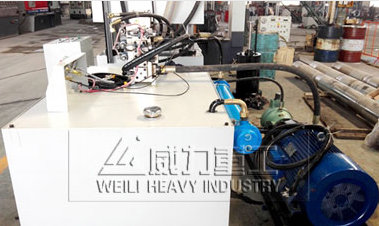

液压站液压系统

　　3、电气控制系统



　　3.1、设有独立的电气柜，柜内装有空气开关、继电器、PLC等电气。



　　3.2、对压机的各种报警信号，限位开关与压机动作实现程序连锁。



　　3.3、设有集中控制面板，面板上布置有必要的操作按钮和选择开关。



　　3.4、设有一只移动的活动按钮站。

400吨四柱液压机电气防爆控制系统

　　4、压机操作方式



　　4.1、压机设点动、半自动两种操作方式。



　　4.2、滑块行程由行程控制装置调整。



　　4.3、操作台上的按钮除完成压机全部动作外，还应有“双手压制”、“回程”、“停止”、“急停”等按钮。



　　5、安全保护



　　5.1、设置及停按钮，按下及停按钮，压机立即停止。



　　5.2、滑块在上、下限位处均有限位开关。



　　5.3、在活塞式油缸下腔设置液压支承保险回路。



　　5.4、主缸下腔装有二级支承系统，确保在某一元件突然失灵的情况下滑块不会下落。



　　5.5、液压系统中设有安全阀，确保压机不会超载工作而损坏。



　　5.6、双手操作按钮。

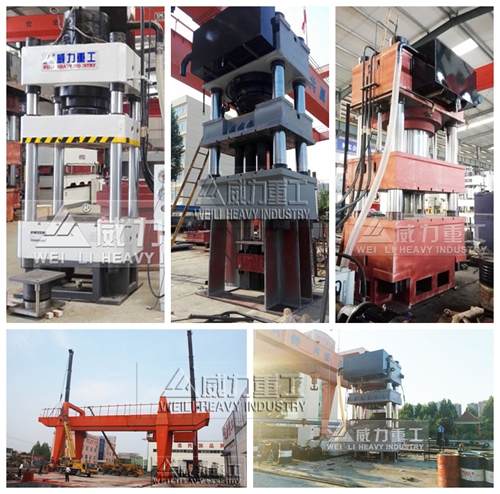

威力重工400吨高配置液压机

　　6、设备工作环境



　　6.1、电源：三相380V（正负5%）,50HZ。



　　6.2、工作环境温度：0~40摄氏度。



　　7、主要元件选购

序号	名称	生产商	备注
1	插装集成阀	山东益诚液压机械制造总公司
2	先导电磁阀	山东益诚液压机械制造总公司
3	高压油泵	启东津达高压油泵有限公司
4	电机	山东开元电机有限公司
5	行程开关（无触点开关）	OMRON欧姆龙，黄山
6	主令按钮开关	Schneider施耐德，正泰
7	压力表	无锡压力表厂
8	交流接触器	CHINT正泰集团、F&F等
9	控制变压器
10	自动空气断路器
11	热继电器
12	时间继电器
13	密封圈	德国OBS、SZC
14	可编程序控制器	OMRON欧姆龙、台湾台达

　　8、主要技术参数

序号	项目		单位	规格
1	公称力		KN	4000
2	顶出力		KN	630
2	液体很大工作压力		MP	25
4	滑块很大行程		Mm	800
5	顶出缸很大行程		Mm	300
6	滑块距工作台面很大距离		Mm	1250
7	滑块行程速度	空载下行	Mm/s	100
		工作	Mm/s	8-12
		回程	Mm/s	60
8	工作台有效面积	左右	Mm	1200
		前后	Mm	1200
9	主机轮廓尺寸	左右	Mm	3235
		前后	Mm	2200
		地面以上	Mm	4500
10	电动机总功率		KW	22
