315吨四柱液压机_315吨法兰冷压成型机



　　YW32-315T四柱液压机是山东威力重工机床有限公司为河北客户定做的通用型压力机，该机主要从事于法兰盘毛坯件的冷压成型，机器采用三梁四柱结构，由主机、液压系统、电气控制系统组成，一机多用，更换模具即可生产其他工件。



　　315吨法兰冷压成型机车间实物图及试样现场图：

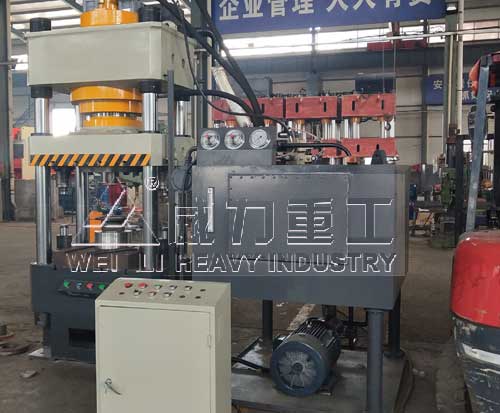

315吨三梁四柱液压机

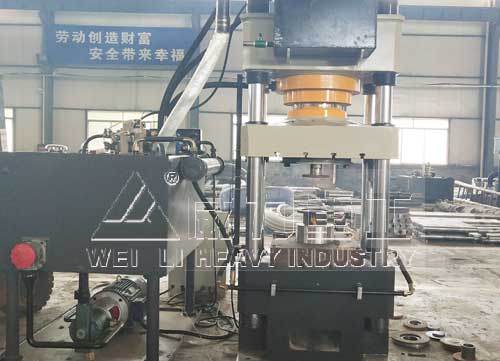

315吨法兰盘冷压成型液压机

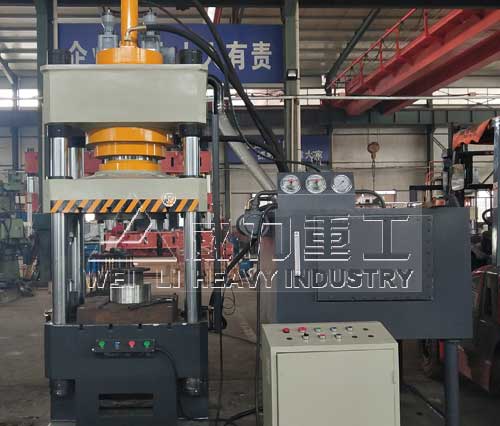

315吨四柱液压机后视图

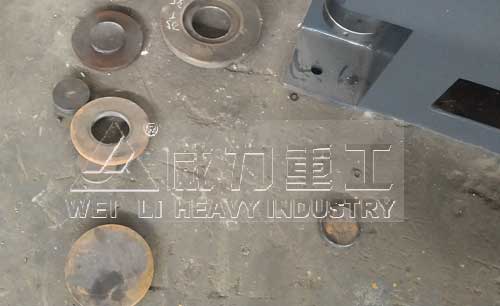

法兰毛坯件冷压成型

　　YW32-315T四柱液压机主要技术参数：

公称压力	3150	KN
系统最大压力	25	mpa
滑动工作台最大行程	600	mm
滑动工作台至下工作台距离	800	mm
空载速度	80	mm/s
工作台有效面积	1300x900	mm
电机功率	18.5	kw

　　315吨四柱液压机主要性能特点：



　　三梁四柱结构，经济实用，液压控制采用插装阀集成系统，减少泄露点，动作可靠，使用寿命长，可实现定压和定程两种成形工艺，具备保压延时功能，工作压力行程可在规定的范围内调节，采用按钮集中控制，可实现手动、半自动、自动三种操作方式。



　　1：可订做液压机各种型号下顶缸



　　2：冲裁缓冲装置



　　3：PLC触摸屏控制分流



　　4：快速行程充液装置



　　5：20T---1000T可根据客户要求特殊定做



　　※功能：本系列液压机适用于可塑性材料的压制工艺，如冲压、弯曲、翻边薄拉伸等也可从事校正、压装、塑料制品及粉末制品的压制成型。



　　1、汽车零部件；车身覆盖件、制动片、油箱、底盘、桥壳、保险杠。



　　2、家用电器：洗衣机、电饭锅、电视机、冰箱、空调等零件。



　　3、厨房用具：洗涤槽、壶具、其它各种容器。



　　315吨四柱液压机安装和调试步骤：

315吨四柱液压机客户现场安装调试图

　　(一)315吨四柱液压机安装：



　　1、首先将油压机安装在平整的混凝土基础上，或楼层面加强的平整钢板上，以保证机器的平稳运行。



　　2、油压机安装起吊时应注意重心位置，切勿将仪表、管路，线路外观油漆碰伤，做到安全可靠。



　　3、油压机安装时应校平工作台平面对基础平面的平行度小于0.15/1000mm.



　　（二）315吨四柱液压机调试：



　　1、安装完毕后，调试时首先应该擦去防锈油脂，并进行彻底清污除尘。



　　2、向油箱内注入经过滤后的干净液压油，注油量应该大于显示油量的油标尺的2/3以上。



　　3、接通外线电源，接好后启动电机，观察电动机的转向应与油泵规定的运转方向一致。



　　4、将试压垫筒清理干净，放置在油压机旁边。



　　5、液压机手动试车调试。
