315吨框架式液压冲床主要由机械结构、液压传动、电器控制三大部分组成。机身由上横梁、滑块、下横梁、左
315吨框架式液压冲床主要由机械结构、液压传动、电器控制三大部分组成。机身由上横梁、滑块、下横梁、左右支柱、移动工作台、各类液压缸、行程限位、滑块锁紧装置、护栏等组成......
咨询热线:18306370829
- 产品介绍

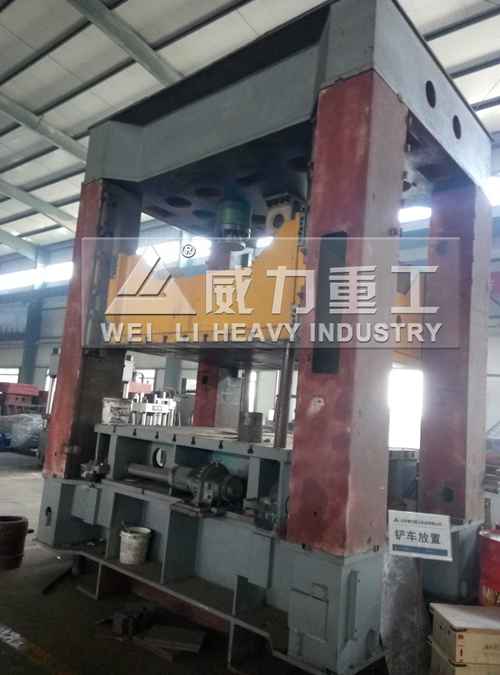

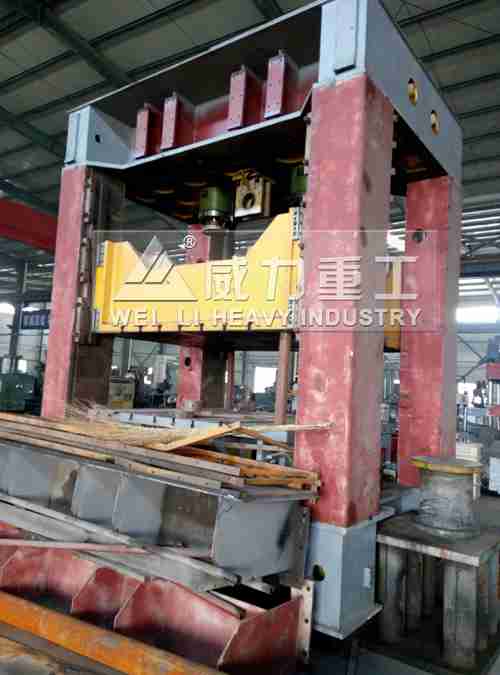

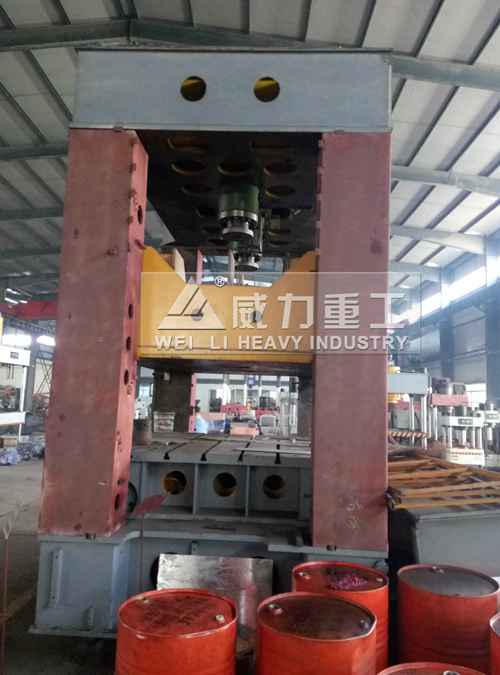

315吨框架式液压机装配现场图
315吨框架式液压机功能用途
本机适用于各大、中、小型企业、工厂、工矿及汽车修理厂,重型机器、法兰盘、皮带盘、轴衬套、轴承拆装作业、校直校正、弯曲、配上模具可冲孔,落料、拉伸、折边取代老式螺旋手压机进行压形作业,真正实现一机多用。
315吨框架式液压冲床结构介绍
315吨框架式液压冲床主要由机械结构、液压传动、电器控制三大部分组成。机身由上横梁、滑块、下横梁、左右支柱、移动工作台、各类液压缸、行程限位、滑块锁紧装置、护栏等组成
滑块采用四角八面导轨,调整精度高,刚性好,调整后不易发生精度跑偏现象,从而保证滑块运行的精度以及能承受较大的偏心载荷。
机身的上横梁、滑块、移动工作台、下横梁均采用全钢板焊接箱型结构;均采用二氧化碳气体保护焊施焊,能确保焊接质量。焊接后均经过壁炉退火处理,能充分消除焊接产生的变形和应力,焊接件粗加工后全部经过再次振动时效处理,能充分消除残余应力,可确保焊接件经久而永不变形,精度保持性好。各焊接件均设有起吊装置。机身整体外观平整、美观。
315吨框架式液压机的主泵采用国产优质元件,提高了液压机动作的可靠性,延长了使用寿命,减少了液压系统的冲击,液压管路合理布置减震管夹,确保没有冲击、震动,液压回路有冲击的地方,采用高压软管连接。
另外本机设有独立的电气控制箱和操纵台,机身前后各带一只可移动的按扭站。其中,电气控制系统采用PLC做主控,结合相关先导式插装阀完成对整个系统的集中控制,可完成整机的全部功能的按钮集中操作,保证动作的可靠性及系统的可靠性。
框架式液压机性能特点:
1.机身采用计算机优化设计,为钢板焊接框架式结构,并经回火时效处理,精度保持性好。
2.液压控制采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与泄漏点,液压集成系统采用独立控制单元。
3.独立的电气控制系统,工作可靠,动作直观,维护方便。
4.采用按钮集中控制,具有调整、手动和半自动三种操作方式。
5.通过操作面板选择,可实现定程、定压两种成型工艺,并具有保压延时等功能。
6.四角八面导轨,导向精度高,抗偏载能力强,并采用集中润滑。
7.滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。
315吨框架式液压冲床技术参数
315T框架式液压机技术参数如下: | |||
1 | 油缸公称力 | KN | 3150 |
2 | 压头行程 | mm | 800 |
3 | 压头至工作台很大距离 | mm | 2800 |
4 | 额定压力 | MPA | 26 |
5 | 工作台离地高度 | mm | 600 |
6 | 工作台外形尺寸 | mm | 2600*2200 |
7 | 电机功率 | KW | 22KW(380V) |
8 | 额定流量 | ml/r | 63 |
9 | 油缸内径 | mm | 380 |
315吨四角八面导轨框架式液压机安装与试车
1、安装:参考地基示意图(见附图)将地基打好后,将本机放置于打好的地基上,
将工作台校正水平,上紧地脚螺钉。然后可加油及连接电源线,检查正确后,即可试开机。
2、试车:
1)机器安装就位后,可将N46号液压油注入油箱中,油量应加至油标上限为好。(所需液压油用量约1000kg)
2)试车时,须在工作台与上梁之间放置一接触面积大于0.25m2垫块(约500×500);高度应大于230mm,并且该垫块上下平面的平行度≤0.12mm的刚性垫块。(注意:未加垫块或未装模具时严禁试机)。
3)检查油路部分的管子是否全部接好并拧紧,电器部分连接妥当;这时可试启动电动机,并检查电机的转向(逆时针)是否正确(方法:按下油泵启动按钮,等电机转动后,立刻停止电机转动,这时即可观察到电机的转向是否正确)。
4)上述工作完毕机器一切正常后,方可正式启动电机。电机启动正常运转后,应检查行程开关、光电保护装置(电眼)是否正常和起保护作用,正常后,即可空载试机;按“下行点动”按钮,这时油缸顶出,活动横梁下行,松手即停;按点动上行按钮,活动横梁上行。这样反复多次点动运行后,机器动作应正常,运行平稳。
注:点动时的速度可以通过调节节流阀来设置。
5)点动一切正常后,可进行空载半自动试机,这时应将压力继电器调节杆调松到5MPa以下,按动“工作”按钮,使油缸自动下行,压制到压力后由压力继电器发讯,主机自动回程即完成一个工作循环。在试机时可反复试机,直至认为设备正常,无异常现象,即可进行负载试机。
6)负荷试车:在空载试机动作正常后,进行负荷试机,进行负荷试机时,应从低负荷逐渐加载至满负荷(即将压力继电器调整杆调松,然后从低压逐渐加至满栽,即压力表读数为25Pa为止),当压力表的读数为25Pa时主机产生的压力为3150kN。
