160吨全自动陶瓷粉末成型机



　　160吨全自动陶瓷粉末成型液压机是山东威力重工为天津客户量身定做的粉末成型机，专门用来压制陶瓷产品的，本机由主机和泵站还有电气控制系统组成。该系列液压机适用于可塑性材料的压制工艺。如粉末制品成型、塑料制品成型、冷（热）挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。



　　机器具有独立的动力机构和电气系统，采用按钮集中控制，可实现调整、手动及半自动三种工作方式；机器的工作压力、压制速度，空载快下行和减速的行和范围，均可根据工艺需要进行调整，并能完成顶出工艺，不带顶出工艺、拉伸工艺三种工艺方式，每种工艺又为定压，定程两种工艺动作供选择，定压成型工艺在压制后具有顶出延时及自动回程。除具有上述功能外，顶出罐还具有顶出、延时、自动退回。



　

160吨液压机生产车间实拍图片

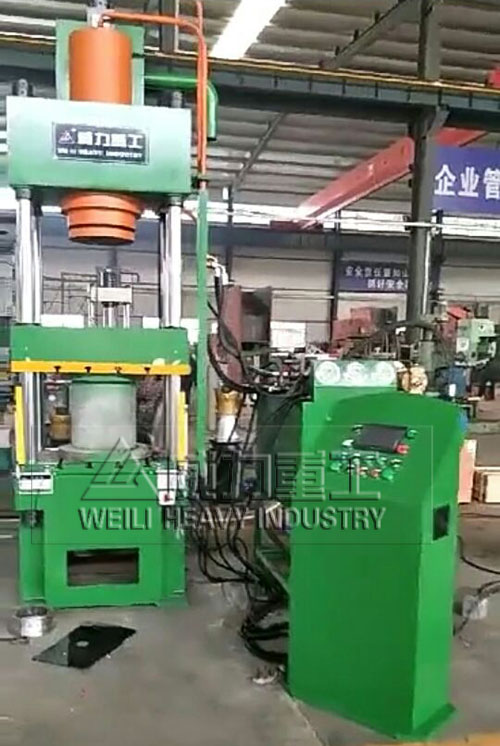

YW32-160T四柱液压机

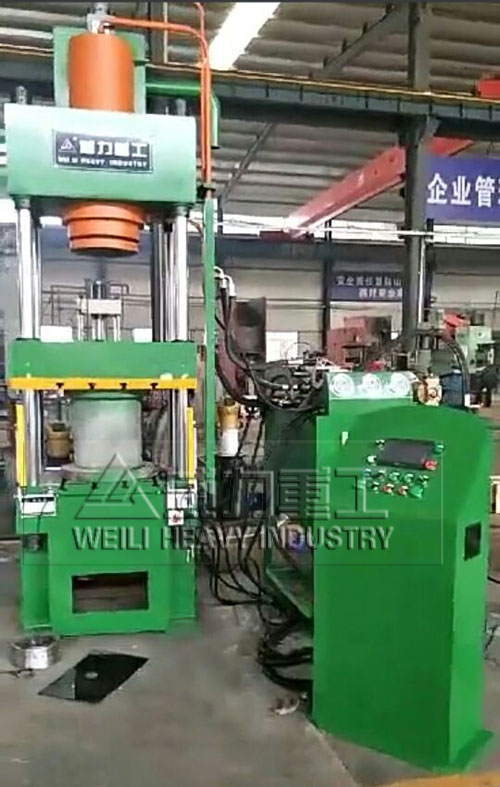

160吨陶瓷粉末成型机车间实物拍摄

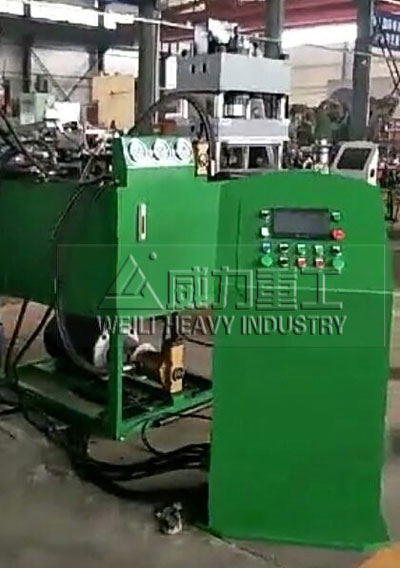

160吨液压机配备的液压泵以及电气系统

　　客户生产车间试压产品图片

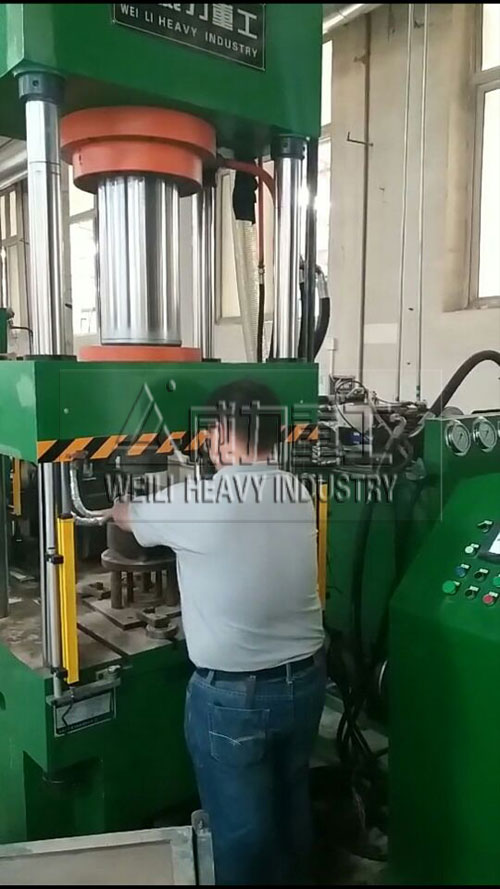

客户将陶瓷粉末放入模具

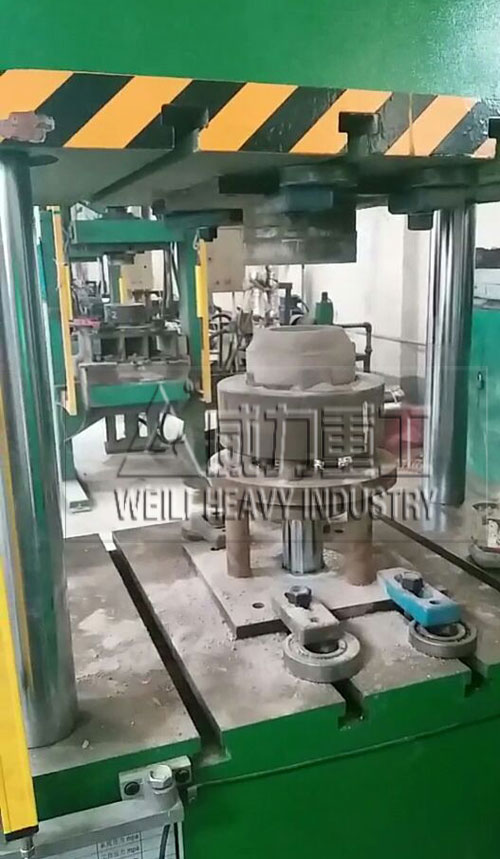

陶瓷粉末制品压制成型顶出

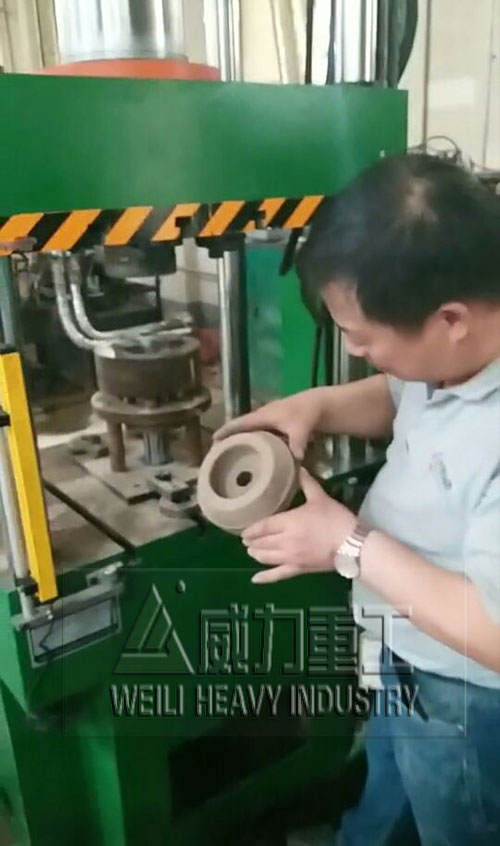

客户将压制完好的陶瓷粉末产品取出

160吨全自动陶瓷粉末成型机结构介绍



　　机身采用三梁四柱式结构，上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架；机架精度靠调节螺母调整，具有良好的强度、刚度和精度保持性。



　　上梁、工作台、滑块等大件为钢板焊接件，材料为Q235-A；经计算机优化设计，其强度、刚性、结构、防变形性等均满足标准和使用要求，且有充裕的安全系数;采用二氧化碳气体保护焊加手工电弧焊焊接，焊接质量达到标准，并进行回火处理，消除内应力。



　　液压系统：本机有独立的液压动力机构，由泵、电机、阀集成块、油箱、冷却装置等组成，动力机构中包括油液过滤，液位显示等多种装置。液压系统采用二通插装阀，具有体积小、结构紧凑、流阻小、流量大、动作灵敏、工作可靠、密封性能好、维修方便、使用寿命长等特点。



　　电气系统：电气控制系统部分采用点动、半自动，可实现定程定压两种工艺方式，压机液体工作压力、滑块行程均可根据工艺需要进行调整，并具备保压功能。本设备采用公频50HZ,AC.P3.400V.1N.为主电源。阀用电磁铁采用AC220V.为电源。控制用继电器、光栅等采用DC24V.为电源。



　　操作系统可实现调整、半自动二种操作方式。操作相应的功能按钮完成相应的动作，每按一次按钮完成相应动作的一次点动，主要用于设备调整及更换模具时。半自动：按压工作按钮，完成一次工艺循环。滑块行程由行程控制装置调整。主缸由远程调压阀进行调压。



　　安全装置：发生异常时，按“急停”按钮，电机停止运行。和其它动作停止运行。电机控制部分有热保护器、断路器等装置，保护电机过载免受损坏及过流短路保护。主缸下腔控制块设有防滑下落装置及安全阀，滑块可静止在任意位置，防止滑块失控下滑。超载保护：液压系统回路设有安全阀，油压超过设定值时液压系统自动溢流限压，保护设定值可调，确保压机不会超载工作。



　　超压保护：电接点压力表时刻显示主缸上腔压力，达到设定压力停止工作，有效起到超压保护作用。
