YW32-100T四柱液压机

　　威力重工YW32-100T液压机是三梁四柱式液压机，YW32-100T三梁四柱液压机适用于各大、中、小型企业、工厂、工矿及汽车修理厂、重型机器、法兰盘、皮带盘、轴衬套、轴承拆装作业、校直校正、弯曲、配上模具可冲孔，落料、拉伸、折边取代老式螺旋手压机进行压形作业，装上压力表可进行千斤顶测试。

　　采用计算机优化结构设计，三粱双柱式结构，简单、经济、实用。液压控制采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减少了连结管路与泄漏点。采用按钮集中控制，具有调整，双手单次循环二种操作方式。独立的电气控制系统，工作可靠，动作直观，维修方便。通过操作面板选择，可实现定程，定压二种成形工艺，并具有保压延时等性能。工作压力、行程根据工艺需要在规定范围内可调。

　　本系列双柱液压机适用于金属材料的拉伸、弯曲、翻边、冷挤、冲裁等工艺，还适用于校正、压装、粉未制品、磨料制品压制成形以及塑料制品、绝缘材料的压制成形。

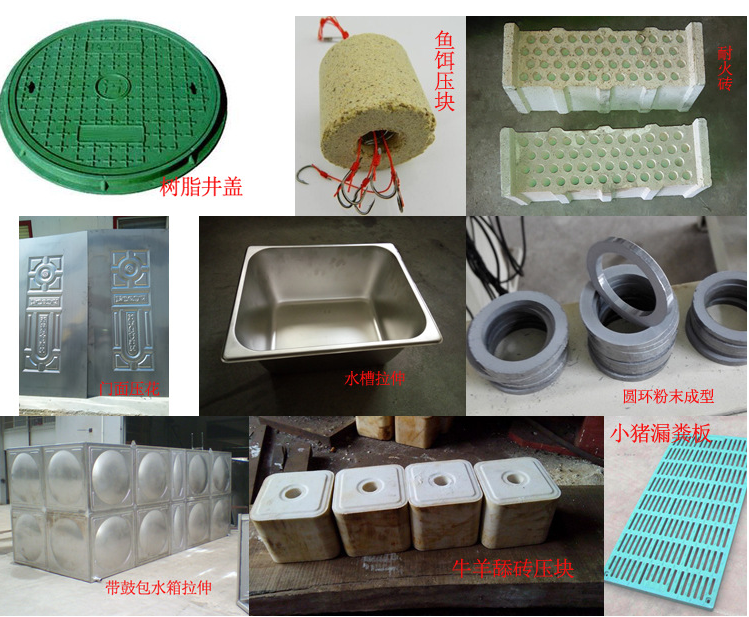

四柱液压机产品压制案例

技术参数	YW32-100T/A	YW32-100T/B	YW32100T/C
公称力（KN）	1000	1000	1000
滑块行程（mm）	400	500	600
开口高度（mm）	500	600	800
滑块速度（mm/s）	30	50	100
工进速度（mm/s）	5-10	5-12	5-12
回程速度（mm/s）	40	50	80
工作台面	640	800	1000
有效尺寸	560	800	1000
电机功率（kw）	5.5	5.5	7.5

　　备注：1、参数仅供参考，具体参数以出厂实样为准，如有变动不另行通知！可根据用户需求订做。



                   2、滑块速度根据用户使用工艺及要求选定，如客户无特殊要求，我公司按我方常规配置。

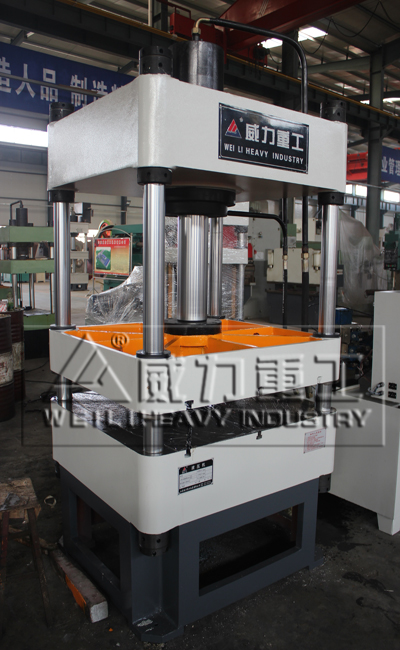

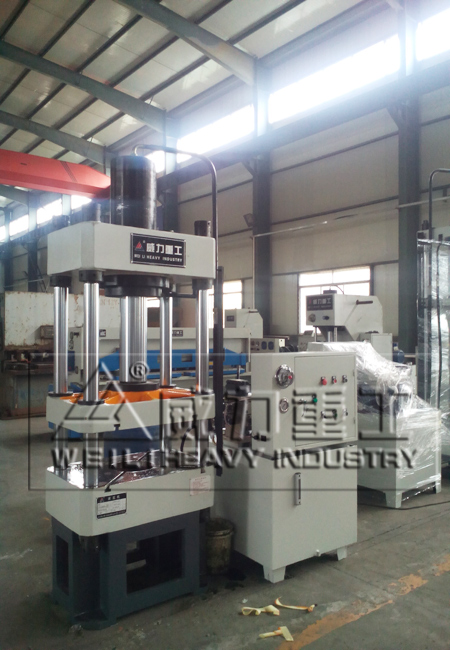

100吨三梁四柱液压机车间实物

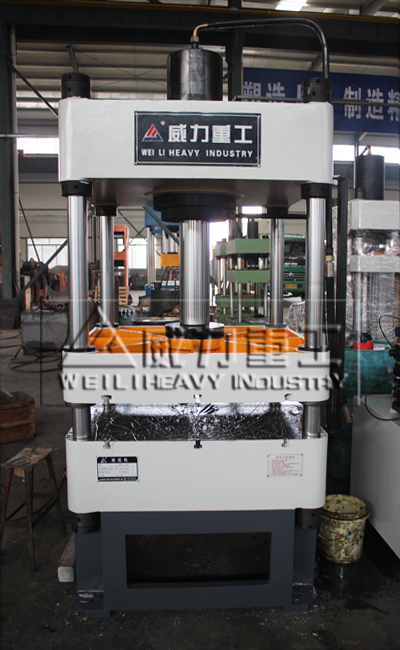

100吨三梁四柱液压机车间现货

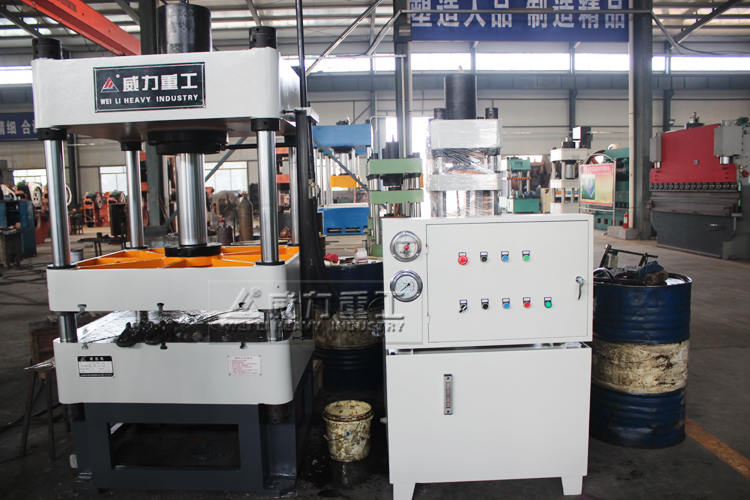

100吨三梁四柱液压机主机外观


　　1.机器泵站和主体连体式设计，单独泵站



　　2.缸底、钢筒、活塞、活塞杆整体锻打，材料：45#钢。



　　3.活塞杆离了氮化，表面渗碳淬火，深度：0.03mm~0.04mm，电镀硬铬，层厚0.04mm~0.05mm4.立柱采用45#中碳钢，进行调质处理，表面淬火处理，电镀。



　　100吨三梁四柱液压机工作原理：



　　四柱液压机是油泵把液压油输送到集成插装阀块，通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动.液压机是利用液体来传递压力的设备。液体在密闭的容器中传递压力时是遵循帕斯卡定律。



　　四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构，一般为积式油泵。为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。各种可塑性材料的压力加工和成形，如不锈钢板钢板的挤压、弯曲、拉伸及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。
